180 laipsnių skydo apyvartos mašina

1. Produkto pristatymas

180 laipsnių skydo apykaitos mašina apima cilindrinę apykaklę, horizontalią plokščių apykaitos mašiną, vėjo malūno tipo apyvartos mašiną ir siurbtuko tipo apykaitos mašiną. Siurblio tipo apyvartos mašina tinka pjovimo sekcijai. Šlifuoklio sekcijai tinka cilindrinė ir vėjo malūno tipo tekinimo mašina. Horizontalios plokštės apyvartos mašina tinka automatinei graviravimo sistemai ir automatinei gręžimo mašinai.

2. Produkto parametras (specifikacija)

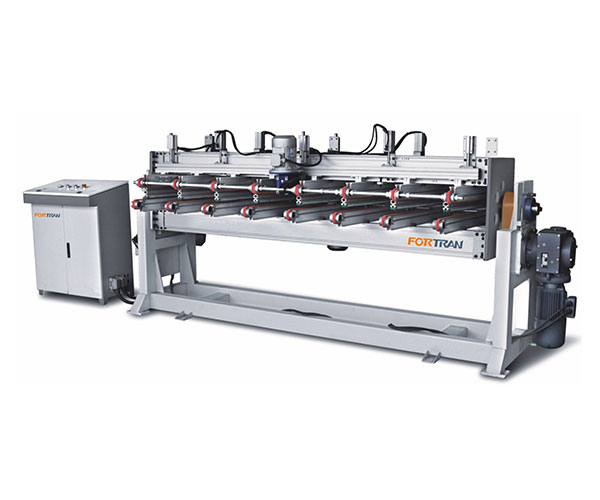

a. Cylindrical turnover machine:

Modelis	FQ-YFBJ24
Išorinis matmuo	L3000 / 3500 / 4000 * W2530 * A1850 mm
Skydelio ilgis	500-2400 mm
Skydelio plotis	300-1200 mm
Plokštės storis	10-60 mm
Pakrovimo pajėgumas	60kg/m2
Bendra galia	3 kW
Greitis	4-5 kartus/min
Darbinis aukštis	900 mm
Volelio skersmuo	φ54
Kelios pneumatinių griebtuvų grupės užtikrina stabilų skydo prispaudimą
Saugos įtaisas	apsaugos nuo peršokimo priekinė pavara
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovacija

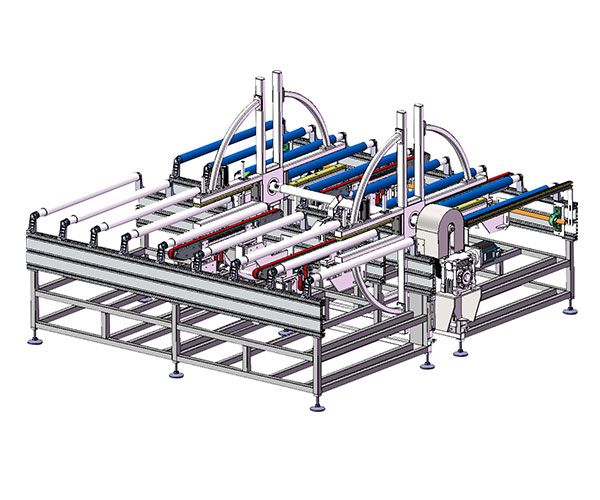

b. Horizontaliųjų plokščių apvertimo mašina

Modelis	FQ-HFBJ24
Išorinis matmuo	L3500*W1415*H1300mm
Skydelio ilgis	400-2400 mm
Skydelio plotis	300-1200 mm
Plokštės storis	10-60 mm
Pakrovimo pajėgumas	50kg/m2
Bendra galia	3 kW
Greitis	4-5 kartus/min
Darbinis aukštis	900 mm
Vertimo diržas	Šanchajus Yongli
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovacija

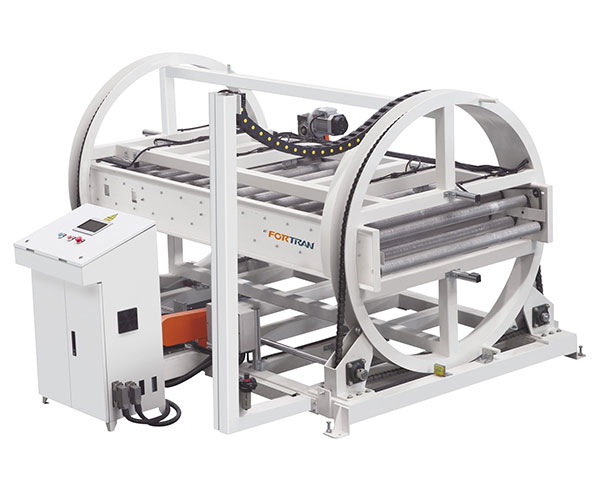

c. Vėjo malūno tipo apyvartos mašina

Modelis	FQ-FBJ
Išorinis matmuo	L2000*W1650*A1800mm
Skydelio ilgis	400-2400 mm
Skydelio plotis	300-1200 mm
Plokštės storis	10-60 mm
Pakrovimo pajėgumas	80kg/m2
Bendra galia	3 kW
Greitis	4-5 kartus/min
Darbinis aukštis	900 mm
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovacija

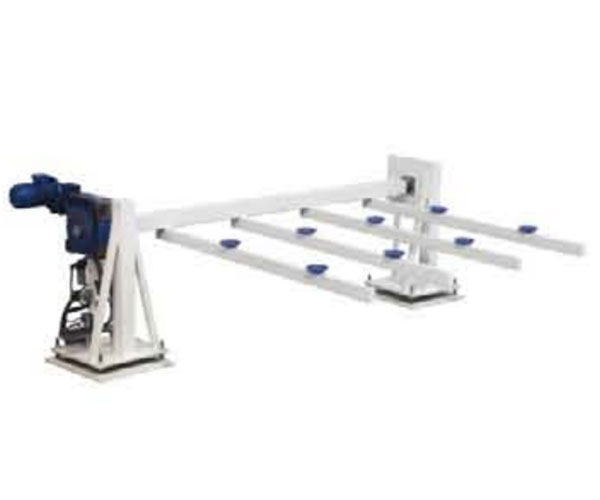

d. Sucker tipo apyvartos mašina:

Modelis	FQ-FZFB
Išorinis matmuo	L3000*W1300*H900mm
Skydelio ilgis	400-2400 mm
Skydelio plotis	300-1200 mm
Plokštės storis	10-60 mm
Pakrovimo pajėgumas	80kg/m2
Bendra galia	3 kW
Greitis	4-5 kartus/min
Darbinis aukštis	900 mm
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovacija

1. Pagrindinė sija pagaminta iš didelio stiprumo aviacinio aliuminio, kuris atitinka tarptautinį standartą ICE 61131.
2. Sujungimo dalis yra tiksliai suvirinta japoniško OTC roboto, kuris yra atsparus korozijai ir drėgmei, kad tarnavimo laikas būtų ilgesnis.
3. Viršutinė ir apatinė būgno dalys yra sujungtos su sinchronine grandinės pavara, kad būtų užtikrintas vienodas greitis.

4. Išsami informacija apie gaminį
