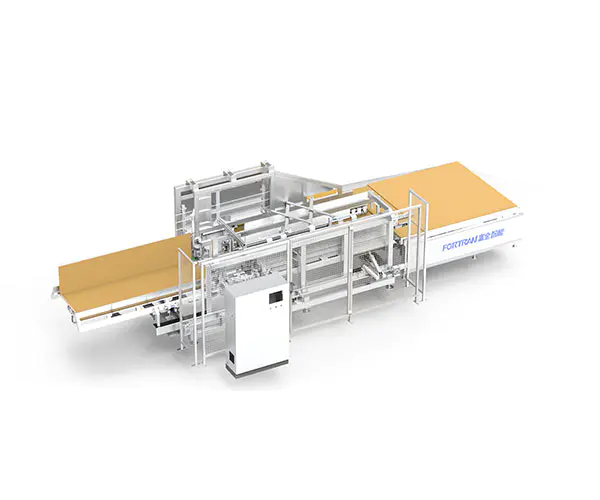

Automatinė dėžių lankstymo mašina

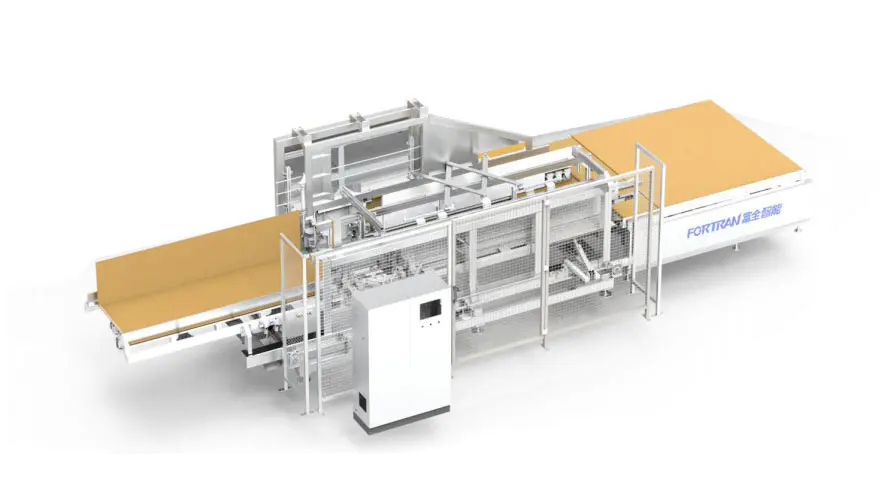

Bendras mašinos vaizdas

Įrangos parametrai

Išoriniai matmenys P*P*H(mm)	Įrangos savaiminis svoris (kg)	Maitinimas (kW)	Transportavimo apkrova (kg)	Darbinis aukštis (mm)
9760*3550*2500	Apie 3700	4,5 kW (išskyrus klijavimo bloką)	50	830±40 (nenustatyta. Priklauso nuo kliento

Apdorojimo apimtis

Dėžutės apdorojimo diapazonas L (mm)	Dėžutės apdorojimo diapazonas W（mm）	Dėžutės apdorojimo diapazonas H (mm)	Sulankstymo efektyvumas (kartai/min.)	Gofruoto popieriaus storis (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Pagrindinių priedų prekės ženklas: servo variklis -- Inovacija ; sinchroninis diržas -- Gardner ; sėdynės guolis -- TR ; dažnio keitimo variklis --- Inovacija:
2 Bendras stovo vamzdis yra suvirintas ir apdorojamas portalu, kuris yra labai tikslus, patikimas ir patvarus.
3 Linijinis sulankstomų dėžių mašinos mechanizmas yra valdomas tiksliu linijiniu kreipiamuoju bėgiu, kuris yra labai patikimas ir patvarus.
4 Siurbtuko perdavimo popieriuje yra didelio tikslumo servo variklis, kurį lengva valdyti ir kuris gali pagerinti įrangos tikslumą;

5 Mašina gali būti naudojama atskirai arba kartu su pritaikyta pakavimo linija. Naudojimo būdas yra keičiamas ir lankstus

1 Naudojimas

A. Ši automatinė dėžių lankstymo mašina naudojama kartoninėse dėžutėse į dėžes;
B. Ši įranga naudojama M/A-0410 modelio kartoninių dėžių dėžėms gaminti;
C. Pirma, palyginkite dėžutę, paspauskite atitinkamą įvesties dydį ir pradėkite, tada įveskite įrangą, kad automatiškai padarytumėte dėžutę;

2 Darbo principo apžvalga

Visas įrangos komplektas suskirstytas į penkias dalis: maitinimo platformos mechanizmas, pagrindinio rėmo mechanizmas, fiksuotas šoninis lankstymo mechanizmas, mobiliojo šono lankstymo mechanizmas ir vidutinė transmisija. mechanizmas:

A. Dirbant operacijos ekrano įvestis atitinka sulankstomos dėžutės dydį; Kai padėtis yra paruošta, kai popieriaus paviršius sulygiuotas su priekiniu etalonu ir šoniniu etalonu teigiama kryptimi, paspauskite žalią paleidimo mygtuko įtaisą, kad automatiškai paleistumėte siurbtuką, kad sugertų popierinę odą į lankstymo dėžės mašinos skyriaus įėjimą;

B. Siurbtukas nukreipia popieriaus odą į sulankstomą dalį, o fiksuotas kraštas ir judantis ilgas kraštas atitinka sulankstomą kraštą, tada automatiškai purškiami klijai nurodytoje klijų purškimo padėtyje, o priekinio galo lankstymo padėtis užbaigiama po vieną;

C. Priekinei sulankstomai dėžutei pasiekus nurodytą padėtį, priveržus cilindro slėgį žemyn, siurbtukas iš karto nukrenta ir grįžta į pradinę padėtį, o galinis siurbtukas pritvirtinamas prie galinio popieriaus galo ir laukia jo; tuo pačiu metu veikiant fiksuotajai pusei ir judančiajai pusei lankstymo briaunos, užbaigus apvertimo grupę atstatoma; Galinis siurbtukas nukreipia popieriaus odą į priekį į galinės sulankstomos dėžutės formavimo padėtį ir automatiškai purškia klijus į nurodytą padėtį;

D. Užpakalinei sulankstomai dėžutei pasiekus nurodytą padėtį, priveržus cilindro slėgį žemyn: po to, kai fiksuota pusė ir judantis šoninis lankstymo kraštas dirba tuo pačiu metu, apverčiama grupė baigiama ir nustatoma iš naujo: išleidimo variklis nedelsdamas siunčia liejimo dėžutę į išėjimą;

3 Funkcinė struktūra"

Serijos numeris	Vardas	Skiriamasis bruožas	Modelis

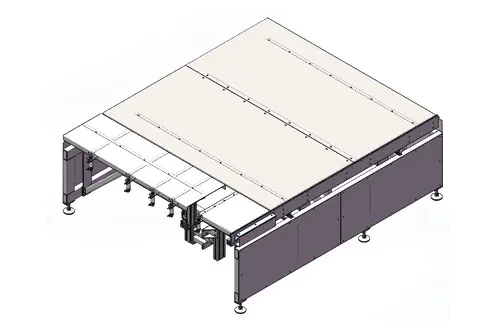

1	Maitinimo stalo struktūra	Priekinis medžiagų stalas yra plokščios lentos padėtyje, o cilindras valdo kėlimo ir padėties kaištį; šoninis servo variklis tiksliai nustato popieriaus odos tiekimo paruošimo padėtį;

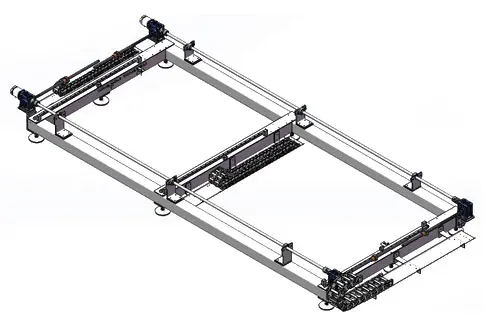

2	Stovo pagrindo konstrukcija	Pagrindinio kompiuterio stovo pagrindas, servo jungčių valdymo servo variklio pavaros mobilusis lankstymo mechanizmas ir vidutinis pavaros mechanizmas yra tikslesni;

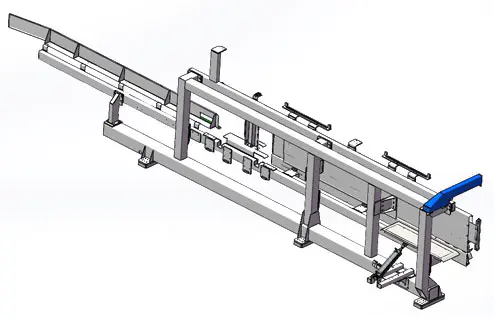

3	Fiksuoto šoninio sulankstomo stelažo komplektas	Fiksuotas šoninis sulankstomas rėmas, trumpos briaunos cilindro lankstymas, pagalbinis lakštinio metalo kreipiamasis padavimas iš abiejų pusių; stovo suvirinimo portalinis apdirbimas; didelis surinkimo tikslumas, didelis veikimo tikslumas, užtikrinantis ilgą įrangos tarnavimo laiką ir gerą stabilumą;

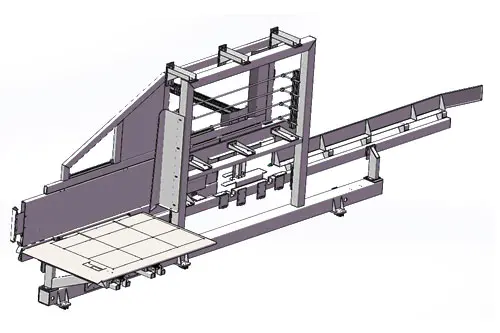

4	Mobiliųjų šoninių sulankstomų stelažų komplektas	Judantis šoninis sulankstomas rėmas, ilgos pusės cilindro lankstymas, pagalbinis lakštinio metalo kreipiamasis tiekimas iš abiejų pusių; stelažų suvirinimo portalas; didelis surinkimo tikslumas, didelis veikimo tikslumas, užtikrinantis ilgą įrangos tarnavimo laiką ir gerą stabilumą;

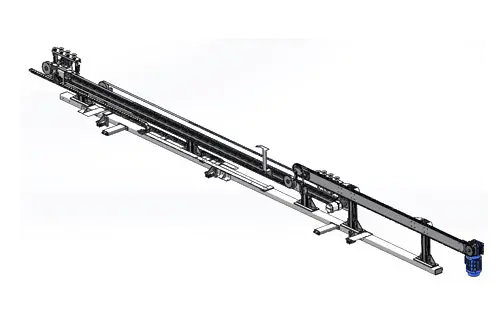

5	Penkios vidurinio pavaros mechanizmo dalys	Servo valdymo pavara, vidurinė siurbtuko grupė valdo popieriaus odos judėjimą, iškrovimo variklis varo grandinę, kad išstumtų popierių;

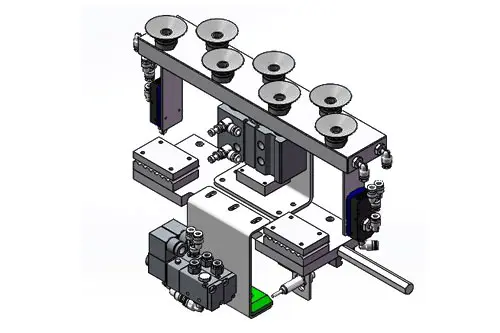

6	Vidutinio lygio siurbtukų grupė	Servo variklio diržas varo judesį, cilindras pakyla ir nusileidžia, o siurbimo taurės vakuumas sugeria popieriaus odos perdavimą, tikslų veikimą ir padėties nustatymą;

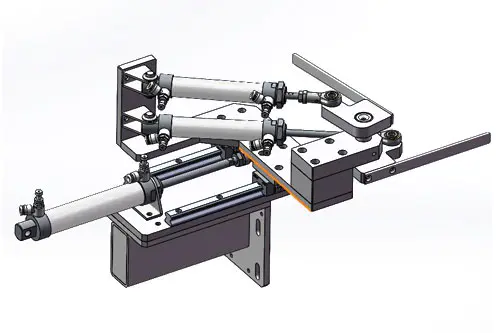

7	Sulankstoma išplėtimo grupė	Priekinio ir galinio cilindro išsiplėtimas bendradarbiauja su kreipiamuoju bėgeliu, kad judėtų pirmyn ir atgal, o grupavimo cilindro pasukimo svirties mechanizmas realizuoja skirtingų specifikacijų ir dydžių lankstymą;
8	Preso plokštelių grupė	Cilindras plečiasi prieš ir po, ir veikia ausies lenkimą, kad ištiesintų dėžutę stačiu kampu;

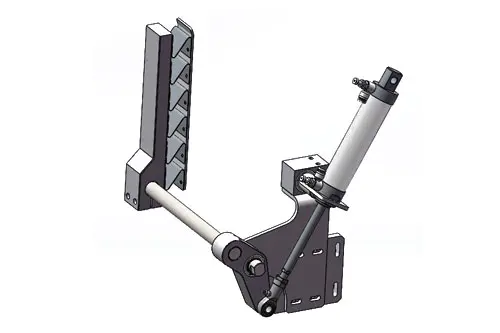

9	Šoninio posūkio grupė	Jis daugiausia atsakingas už priekinių ir galinių dėžutės galų paspaudimą aukštyn, o cilindrinė teleskopinė transmisija varo pasukamą svirtį, kad karšto lydalo klijai būtų tvirti ir stabilūs;

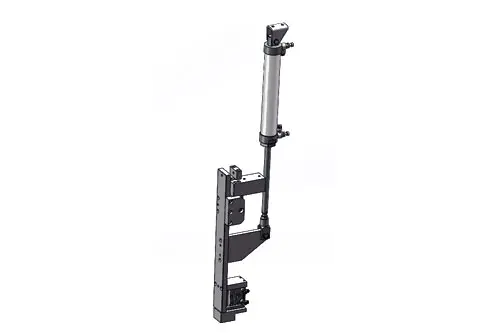

10	Pasukamos rankos ausinių sėdynių grupė	Cilindro pavaros išplėtimas varo pasukimo svirtį. Po to, kai pasukama svirtis yra pastatyta stačiu kampu, apatinio slėgio cilindras suspaudžia popierinę dangą, o šoninio sukimosi grupės suspaudžiama karšto lydalo lipni pasta, kad ji būtų tvirta ir stabili;

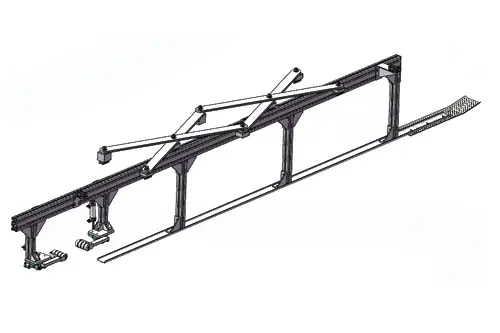

11	Vidutinio lygio pagalbinio krašto presavimo grupė	Ilga pasukama svirtis bendradarbiauja su kreipiamuoju bėgeliu, kad būtų pasiekta visiškai automatinė vidurinė padėtis dėžutės viduryje; priekinio bloko medžiaga padeda apatinei siurbtuko grupei sugerti popierinę odą; galinis galas yra padalintas į dvi grupes priekinių ir galinių cilindrų, kad būtų galima valdyti priekinę ir galinę pasukimo svirties dalis, kad būtų lengviau popieriaus kraštą; kad popieriaus paviršius nebūtų per platus ir nesumažėtų.

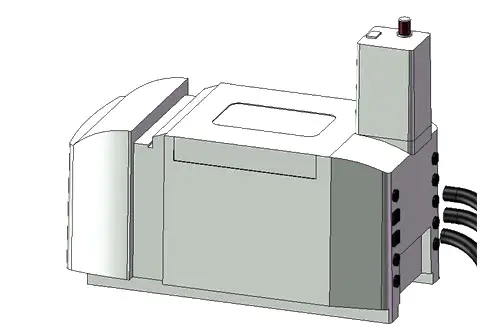

12	Klijų mašinų sistema	Klijų mašinų sistemoje naudojame visą grynai importuotų Le Baide priedų rinkinį, kuris gali užtikrinti nuolatinį klijų purškimą, visas funkcijas, paprastą nustatymą ir patogų valdymą;

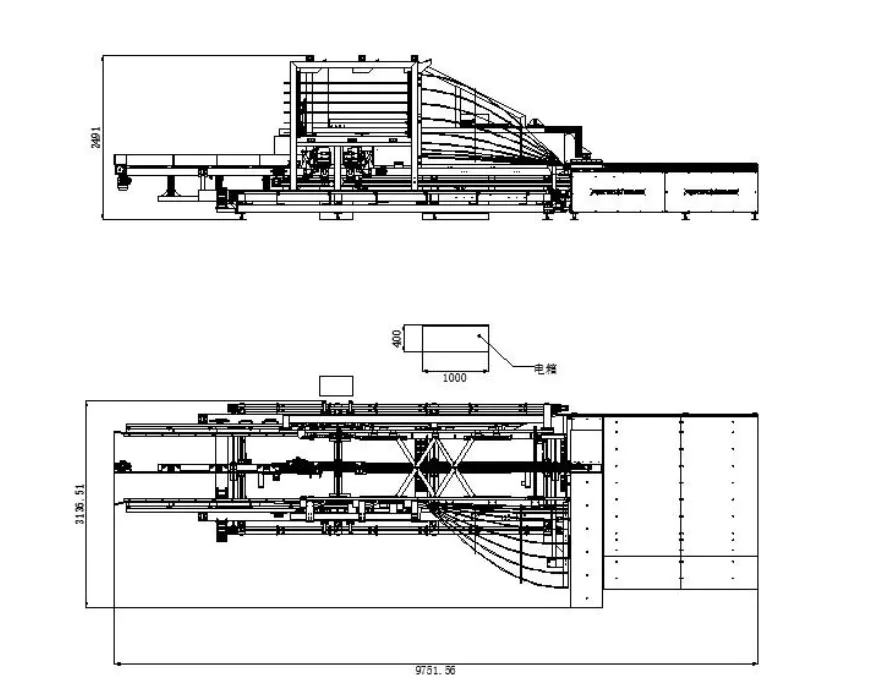

Trys rodiniai (nenustatyta, nes dydis keičiasi pagal parametrus)

Gamybos proceso režimo schema (nenustatyta, nes dydis keičiasi pagal parametrus)
