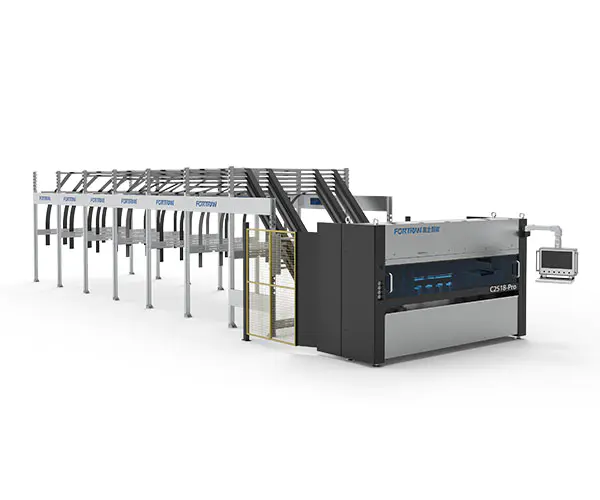

Automatinė didelio greičio popieriaus pjovimo mašina

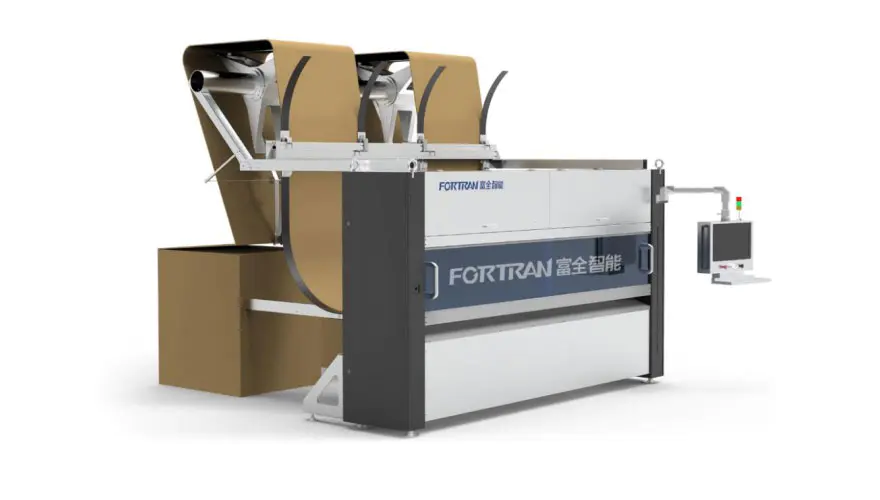

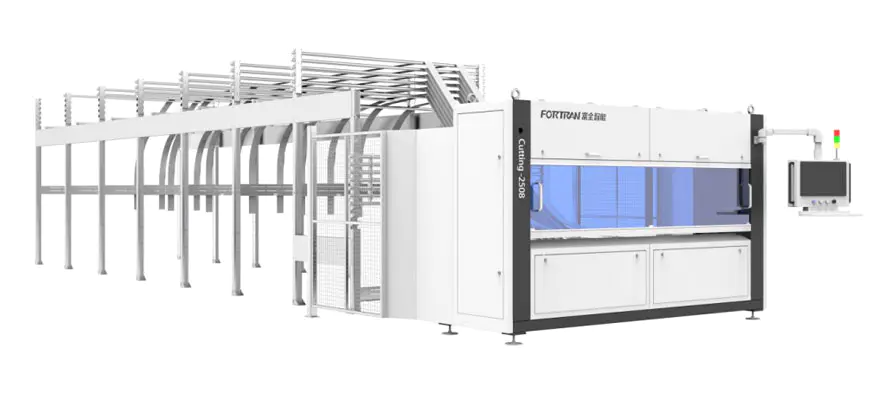

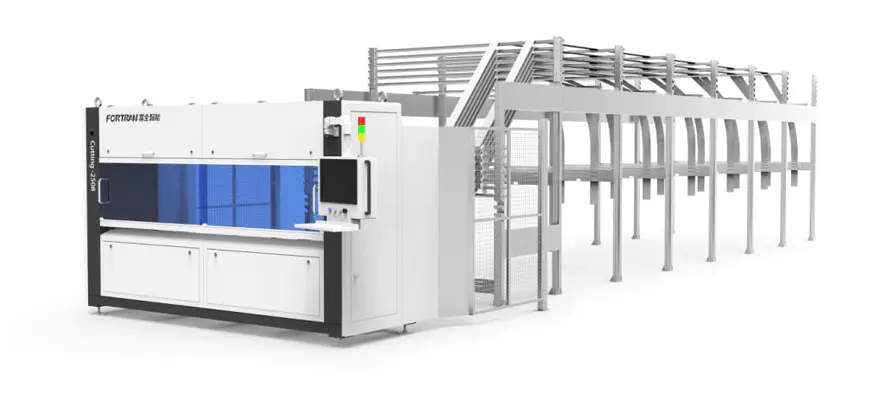

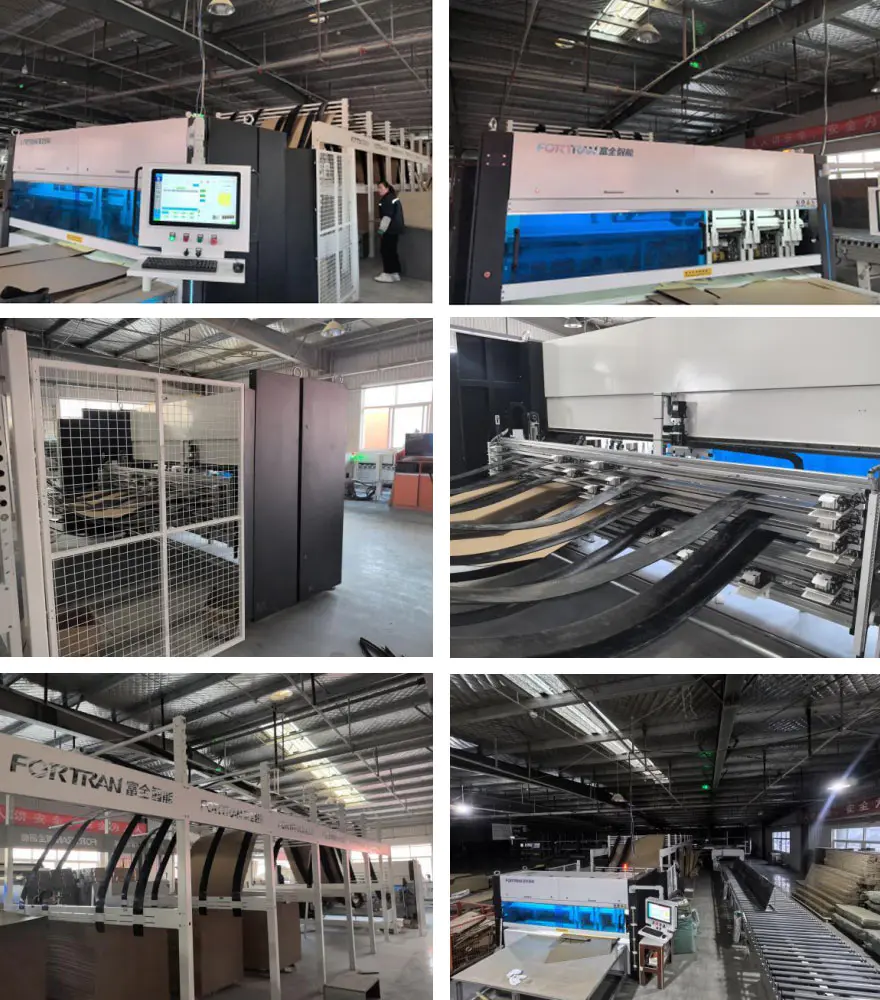

Mašinos vaizdas

Mašinos specifikacijos

Matmenys P*P*H(mm)	Pagrindinės specifikacijos	Maitinimas (kW)	Pjovimo greitis (M/min.)	Darbinis aukštis (mm)
14750*4040*3000	11 vertikalių+1 horizontalių peilių, pilnas servo valdymas, su 6 dėtuvėmis	5.8	0-120	850

Apdorojimo parametrai

Min. Pjovimo ilgis L (mm)	Maks. Pjovimo plotis W (mm)	Gofruoto popieriaus pjovimo storis H (mm)	Išilginio ašmenų atstumo tikslumas (mm)	Efektyvumas (PCS/min)
300	2550	2-7	±1,5	0-12

Bendras funkcijų aprašymas

Automatinė didelio greičio popieriaus pjovimo mašina naudojama nuolatiniam fiksuoto ilgio gofruoto popieriaus ir pavienių lakštų apdorojimui, kad būtų pagamintos sulankstomos kartoninės dėžutės. skersine ir išilgine kryptimis, pertraukiamu pjovimu ir pjovimo apdorojimu ant gofruoto popieriaus. Fiksuoto ilgio pjovimas leidžia tiek masinę, tiek individualizuotą gamybą Mašina gali būti naudojama kaip atskiras įrenginys arba kaip pradinė pakavimo linijos dalis.

Nr.	Prekė	Savybės

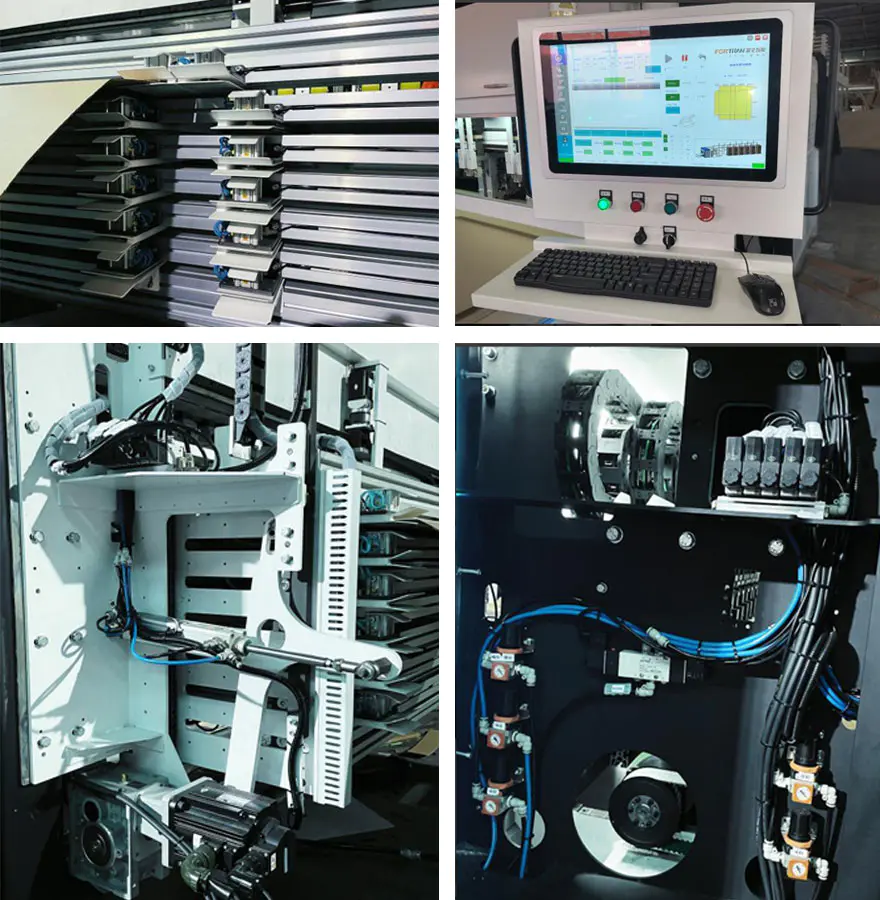

1	Popieriaus laikymo lentyna	Popieriaus laikymo lentyna pagaminta iš rūgštimi išplautų plieno plokščių ir apdorojama lenkimas. Jis pasižymi paprasta konstrukcija, patikima konstrukcija ir yra apdorotas šaltu galvanizavimas, todėl patraukli išvaizda ir puikus atsparumas rūdims. Standartinėje konfigūracijoje yra 6 popieriaus laikymo skyriai, kurie gali būti pritaikyti pagal skirtingus klientų poreikius, pasižymintys dideliu lankstumu ir tvirtumu prisitaikymas.
2	Rėmo struktūra	Rėmas pagamintas tiksliai apdirbant po suvirinimo stačiakampio plieno vamzdžiai ir plieninės plokštės. Tai užtikrina aukštą surinkimo tikslumą ir veikimo tikslumą, garantuoja ilgą įrangos tarnavimo laiką ir puikų stabilumą.

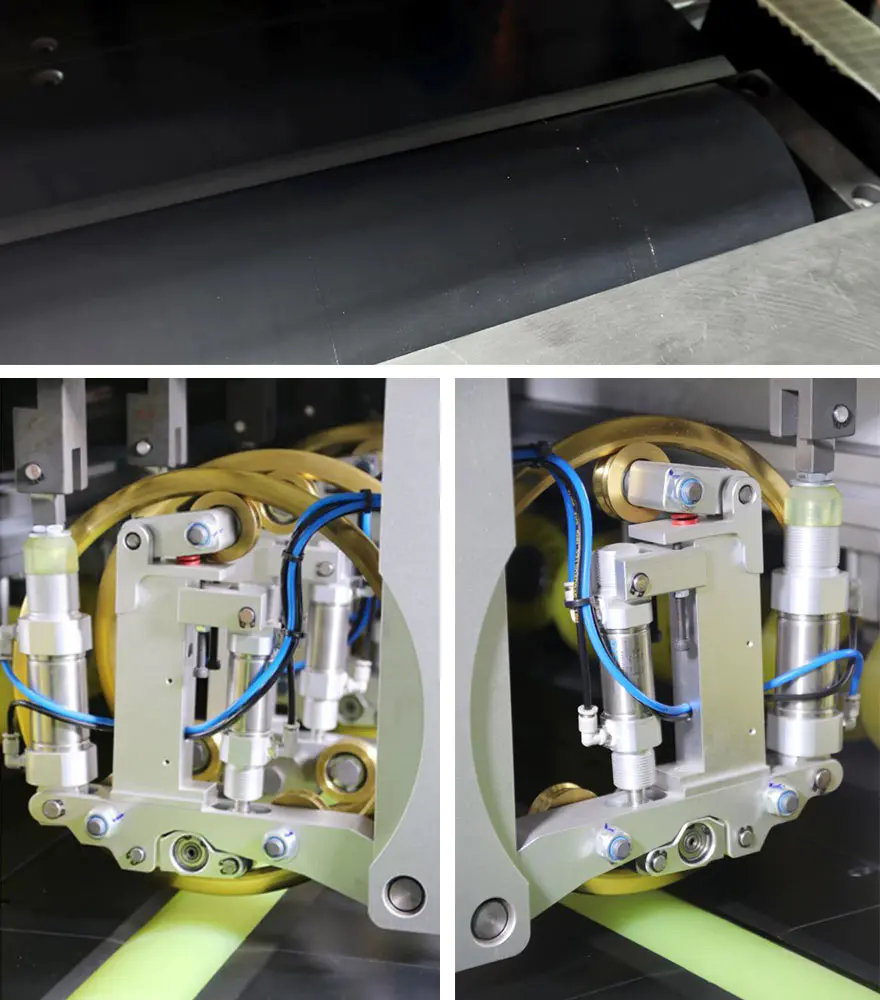

3	Pavaros mechanizmas	Tiekimo slėgio volelis pagamintas iš PU medžiagos, kurios paviršius yra ryškus ir patrauklus su didele trintimi. Tai efektyviai padidina kartono transportavimo patikimumą. Tuo tarpu traukos būgnas yra importuotas iš Vokietijos ir yra labai patvarus.
4	Skersinė struktūra	Galią suteikia didelio tikslumo servo variklis, sujungtas su reduktoriumi ir sinchroninis rato mechanizmas, kuris pasiekia aukšt

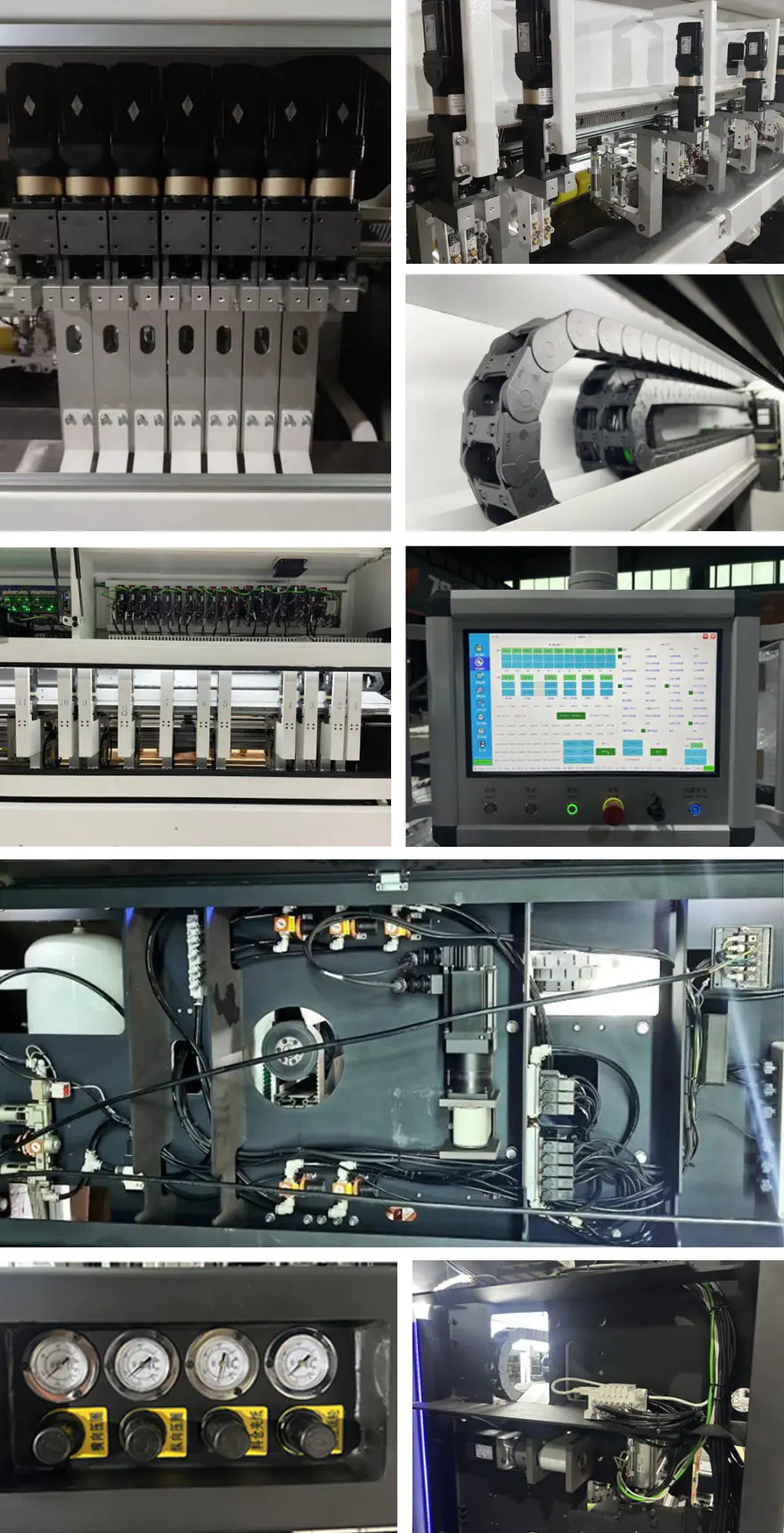

5	Išilginis pjovimo įrenginys	Šį mechanizmą daugiausia sudaro 7 peilių laikiklių rinkiniai. Peilio konfigūracija 7+1 leidžia universaliai pjauti 410 ir 411 tipų dėžes. Jis sukurtas taip, kad atitiktų didelio efektyvumo reikalavimai, kartu užtikrinant ilgaamžiškumą;

6	Reguliuojamas saugojimo įrenginys	Abu pagrindinės plokštės galai CNC apdirbimo būdu užtikrinti lygiagrečias puses, didelio stiprumo naudojimą grandinė aukštyn ir žemyn, kad būtų užtikrintas saugumas ir patikimumas nepraleidžia dantų, kad pagerintų tikslumą ir veikimo efektyvumą, naudojame didelį tikslumą kūginės pavaros reduktorius, aprūpintas didelio tikslumo aptarnavimo variklis; Siekiant pagerinti panaudojimo rodiklį popieriaus, šią įstaigą nustatome kaip 6 popierines bibliotekas, kurias galima didinti arba mažinti pagal skirtingi klientų poreikiai, patogu ir greita, ir stiprus prisitaikymas;

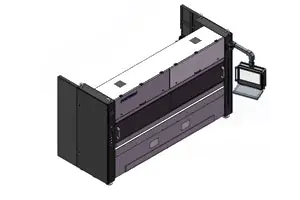

7	Mašinos korpusas	Pagrindinė funkcija yra papuošti mašiną pati.Pridedamas išorinis apsauginis dangtelis mašina.Dangtis apdorotas plastiku purškimas, todėl jis yra estetiškas malonus, subtilus ir atsparus dažams skaldymas.Apžvalgos langas priekyje mašina pagaminta iš akrilo lakšto, kuris suteikia patrauklią ir elegantišką išvaizdą, kaip taip pat didelis kietumas ir atsparumas dūžtantis.

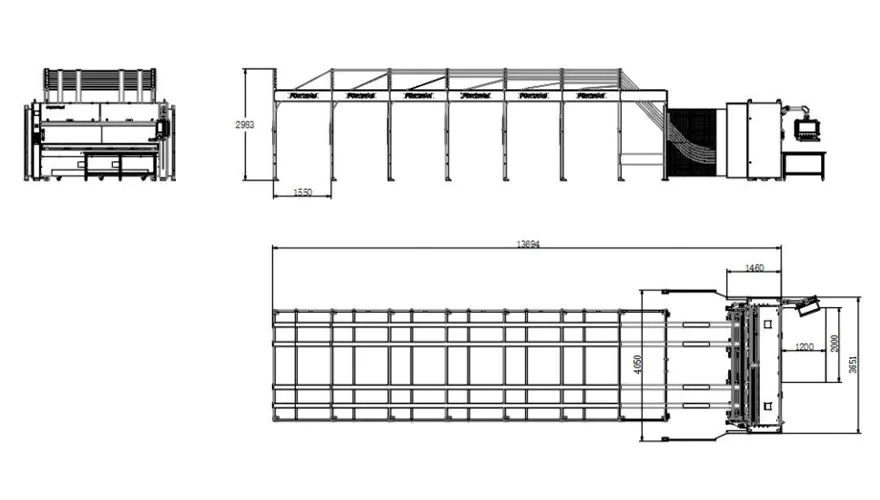

Trijų vaizdų brėžiniai

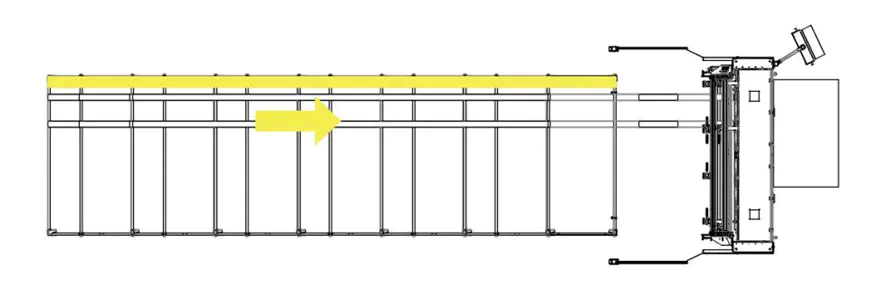

Gamybos proceso režimo schema

Reikalavimai eksploatacinėms medžiagoms

1.Reikalavimai gofruotam popieriui tiekimo stotyje

A.Ištisinio gofruoto popieriaus plotis:400–2550 mm;
B. Bendras gofruoto popieriaus plotis, prispaustas vienas šalia kito: ne daugiau kaip 2550 mm;
C. Krovimo aukštis, įskaitant 120 mm padėklą: ne daugiau kaip 1300 mm;
D. Kūrimo plotis, maksimalus: 1300 mm; Gofruoto popieriaus ilgis išleidimo vietoje: mažiausiai 300 mm;
E.Išilginis fiksuoto ilgio pjovimo nuokrypis:Daugiausia 0,5%;Skersinis fiksuoto ilgio pjovimo nuokrypis:Didžiausias ±2,0 mm;
F.Gofruoto popieriaus storis:2-7 mm,±0,2mm;Maksimali žaliavos kokybė iki 2,30 BC(pagal DIN 55468 standartą);
G.Kartono kokybė atitinka DIN 55468 standartą;
H. Viengubas gofruotas,didžiausias storis apie 4 mm(kokybė:1,10–1,40);Dvigubas gofruotas,didžiausias storis apie 7 mm.

2. Kartono tipai

Serijos numeris	Vardas	Vaizdas	Popieriaus padavimo kryptis	Minimalus dydis
1	Įprasta dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 36 mm Aukštis: mažiausiai 225 mm
2	Įprasta dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 36 mm Aukštis: mažiausiai 225 mm
3	Dangaus ir žemės danga		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 225 mm Aukštis: mažiausiai 18 mm
4	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
5	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
6	Visų sparnų dėžė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 225 mm Aukštis: mažiausiai 18 mm
7	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
8	Kvadratinis kartonas		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 18 mm

Pagrindinių komponentų konfigūracijos sąrašas

Nr.	Prekė	Specifikacijos	Kiek	Pažymėjo
1	Išilginis ašmenų blokas		7 RINKINIAI	Kiekis gali būti pritaikytas pagal reikalavimus
2	Horizontalus peilių blokas		1 RINKINYS
3	Volo surinkimas		3 vnt
5	Skersinis sinchroninis diržas		1 vnt
6	Sinchroninis diržas		2 vnt
7	Traukos servo variklis		2 RINKINIAI
8	Traukos reduktorius		2 RINKINIAI
9	Reguliavimo saugojimo servo variklis		1 RINKINYS
10	Reguliavimo saugojimo reduktorius		1 RINKINYS
11	Ašmenų judantis variklis		7 RINKINIAI	Kiekis gali būti pritaikytas pagal reikalavimus
12	Ašmenų judėjimo reduktorius		7 RINKINIAI
13	Pneumatiniai komponentai		1 RINKINYS
14	Elektrinis valdymo blokas	——	——
15	Elektriniai komponentai	Fotoelektriniai jutikliai, Kabeliai, Atšvaitai, Elektriniai komponentai	——
16	Valdiklis	Tvarkyklės, programinė įranga, moduliai	——

Dėvimųjų dalių ir eksploatacinių medžiagų sąrašas

1. Nešiojamų dalių sąrašas

Nr.	Prekė	Specifikacijos	Siūlomas kiekis	U8 numeris
1	Tiekimo veleno įvorė	PCM260-02-020-260	6
2	Stūmimo veleno įvorė	CZJ260-02-010-300	2
3	Besiūlis žalias tylus sinchroninis diržas su plienine šerdimi (Xiet)	75-AT10-6910	1
4	Solenoidinis vožtuvas	SY5120-5GZD-01	2
5	φ66xφ16x0,8 apskrito danties ašmenys	PCM260-03-010-010	2
6	Solenoidinis vožtuvas	4N330C08B	1
7	Slankiklis	HGH15CA	2
8	Tikslus slėgio mažinimo vožtuvas	SDR20008JN	2
9	Besiūlis poliuretano sinchroninis diržas su plienine viela – tylaus tipo	AT10x50xL1290	1
10	Relė	RXT-F01K D24	1
11	Saugiklis	5*20mm 0,1A	5
12	Ribinis jungiklis	XCK-N2145P20C	2
13	Artumo jungiklis	IME12-06BPSZW2S	2
14	Besiūlis poliuretano sinchroninis diržas su plienine viela – tylaus tipo	AT10x50xL920	1

Eksploatacinių medžiagų sąrašas

1	Popieriaus pjovimo galia guminis volelis B	PCM260-01-020-300	1
2	φ66xφ16x0,8 apskrito danties ašmenys	PCM260-03-010-010	2
3	Tiekimo veleno įvorė	PCM260-02-020-260	2
4	Stūmimo veleno įvorė	CZJ260-02-010-300	1
