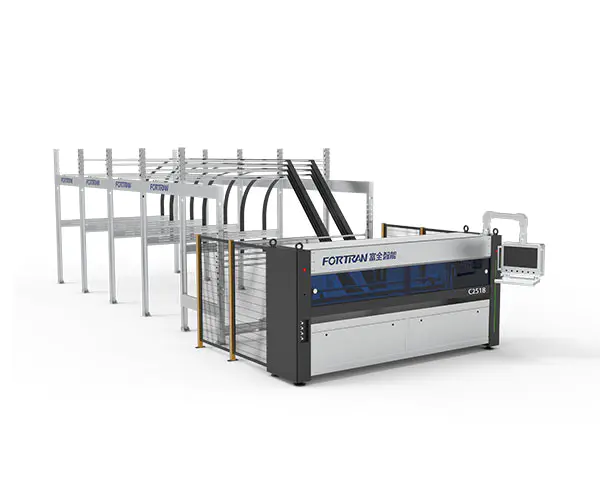

Automatinė popieriaus pjaustymo mašina

Mašinos specifikacijos

Matmenys P*P*H(mm)	Pagrindinės specifikacijos	Maitinimas (kW)	Pjovimo greitis (M/min.)	Darbinis aukštis (mm)
11650*4040*3000	7 vertikalūs+1 horizontalūs peiliai, trijų servo valdymas, su 4 dėtuvėmis	6	0-120	900

Apdorojimo parametrai

Min. Pjovimo ilgis L (mm)	Maks. Pjovimo plotis W (mm)	Gofruoto popieriaus pjovimo storis H (mm)	Išilginio ašmenų atstumo tikslumas (mm)	Efektyvumas (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Automatinė popieriaus pjovimo mašina naudojama nuolatiniam fiksuoto ilgio gofruoto popieriaus apdirbimui, kad būtų gaminamos sulankstomos kartoninės dėžutės. Mašina atlieka raukšles tiek skersai, tiek išilginės kryptys, pertraukiamas pjovimas ir pjovimo apdorojimas ant gofruoto popieriaus. Fiksuoto ilgio pjovimas leidžia tiek masinę, tiek individualią gamybą. Mašina gali būti naudojamas kaip atskiras vienetas arba kaip pradinė pakavimo linijos dalis.

Nr.	Prekė	Savybės	Modelis

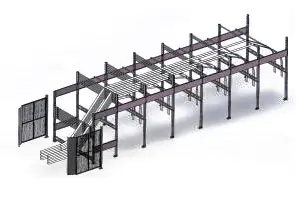

1	Popieriaus laikymo lentyna	Popieriaus laikymo lentyna pagaminta iš rūgštimi išplautų plieninių plokščių, išlenktų į formą.Jis pasižymi paprasta konstrukcija, patikimu surinkimu ir šaltai cinkuota apdaila, kuri suteikia patrauklią išvaizdą ir puikų atsparumą rūdims.Standartinę konfigūraciją sudaro keturi popieriaus laikymo skyriai.

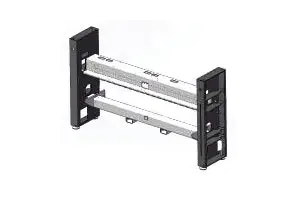

2	Rėmo struktūra	Rėmas pagamintas tiksliai apdirbant, suvirinus stačiakampius plieninius vamzdžius ir plienines plokštes. Tai užtikrina aukštą surinkimo tikslumą ir veikimo tikslumą, garantuoja ilgą įrangos tarnavimo laiką ir puikų stabilumą.

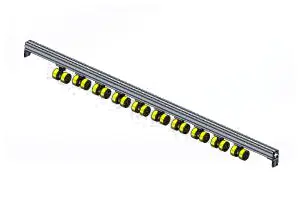

3	Pavaros mechanizmas	Tiekimo slėgio volas pagamintas iš PU medžiagos, kurios paviršius yra ryškus ir patrauklus, turintis didelę trintį. Tai efektyviai padidina kartono transportavimo patikimumą. Tuo tarpu traukos būgnas yra importuotas iš Vokietijos ir yra labai patvarus.

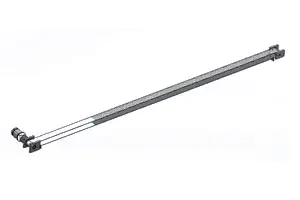

4	Skersinė struktūra	Galią suteikia didelio tikslumo servo variklis, sujungtas su reduktoriumi ir sinchroniniu rato mechanizmu, kuris užtikrina greitą ir tikslų padėties nustatymą, taip užtikrinant kartono pjovimo tikslumą;

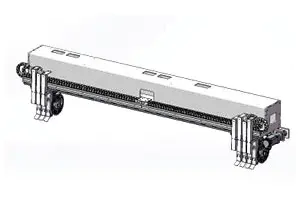

5	Išilginis pjovimo įrenginys	Šis mechanizmas daugiausia sudarytas iš septynių peilių laikiklių rinkinių. Skersinis peilio diržo servo valdiklis nustato išilginio peilio padėtį, o tai gali atitikti efektyvaus veikimo reikalavimus ir kartu užtikrinti patvarumą.

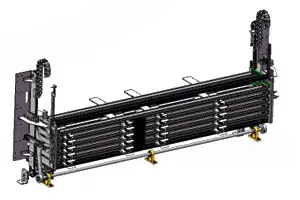

6	Reguliuojamas saugojimo įrenginys	Galiniai pagrindiniai kompiuteriai yra apdirbti CNC, kad būtų užtikrintas abiejų pusių lygiagretumas. Didelio stiprumo grandinės naudojamos vertikaliam kėlimui, kad būtų užtikrintas saugumas ir patikimumas bei išvengta grandinės praleidimo. Siekdami padidinti veikimo tikslumą ir efektyvumą, naudojame didelio tikslumo kūginių krumpliaračių reduktorius su didelio tikslumo servovarikliais. Šis mechanizmas yra sukurtas naudojant keturių dalių popierių.
7	Mašinos korpusas	Pagrindinis dėmesys skiriamas pačios mašinos dekoravimui. Prie mašinos pridedamas išorinis apsauginis dangtelis, kuris yra padengtas milteliniu būdu, kad būtų užtikrinta estetiška ir patvari apdaila, kuri nesilūžta ir nesilupa. Mašinos priekyje esantis stebėjimo langas pagamintas iš sodriai mėlynos spalvos akrilo plokštės, kuri yra ne tik vizualiai patraukli ir elegantiška, bet ir labai elastinga bei atspari viskam slydimui, dūžtymui. turi blizgų paviršių ir veikia tyliai, be jokio triukšmo.

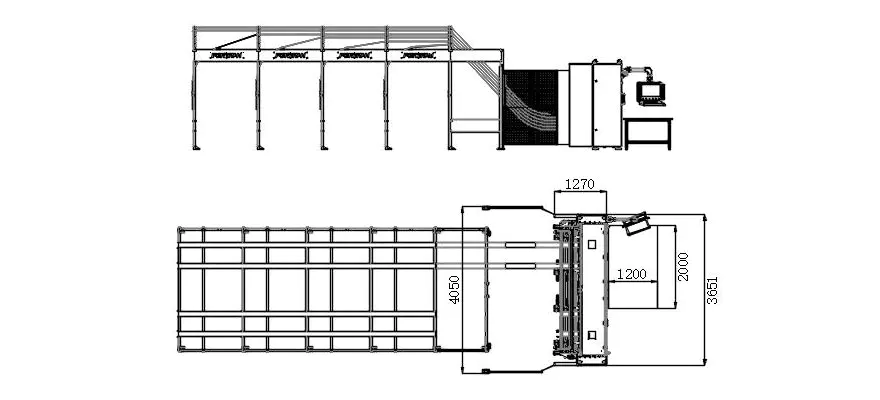

Trijų vaizdų brėžiniai

Reikalavimai eksploatacinėms medžiagoms

1.Reikalavimai gofruotam popieriui tiekimo stotyje

A.Ištisinio gofruoto popieriaus plotis:400–2350 mm;
B. Bendras gofruoto popieriaus plotis, prispaustas vienas šalia kito: ne daugiau kaip 2550 mm;
C. Krovimo aukštis, įskaitant 120 mm padėklą: ne daugiau kaip 1300 mm;
D. Kūrimo plotis, maksimalus: 1300 mm; Gofruoto popieriaus ilgis išleidimo vietoje: mažiausiai 300 mm;
E.Išilginis fiksuoto ilgio pjovimo nuokrypis:Daugiausia 0,5%;Skersinis fiksuoto ilgio pjovimo nuokrypis:Didžiausias ±2,0 mm;
F.Gofruoto popieriaus storis:2,5–6 mm,±0,2 mm;Maksimali žaliavos kokybė iki 2,30 BC(pagal DIN 55468 standartą);
G.Kartono kokybė atitinka DIN 55468 standartą;
H. Viengubas gofruotas,didžiausias storis apie 4 mm(kokybė:1,10–1,40);Dvigubas gofruotas,didžiausias storis apie 6 mm.

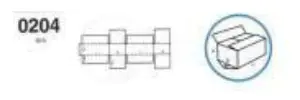

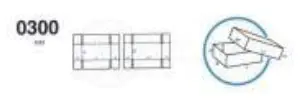

2. Kartono tipai

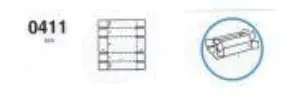

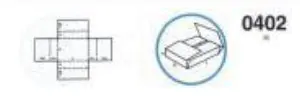

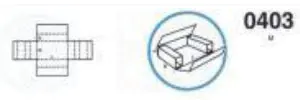

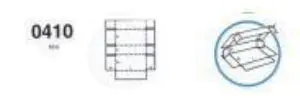

Serijos numeris	Vardas	Vaizdas	Popieriaus padavimo kryptis	Minimalus dydis
1	Įprasta dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 36 mm Aukštis: mažiausiai 225 mm
2	Įprasta dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 36 mm Aukštis: mažiausiai 225 mm
3	Dangaus ir žemės danga		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 225 mm Aukštis: mažiausiai 18 mm
4	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
5	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
6	Visų sparnų dėžė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 225 mm Aukštis: mažiausiai 18 mm
7	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm

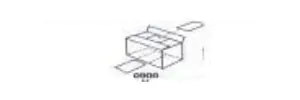

8	Kvadratinis kartonas		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 18 mm
