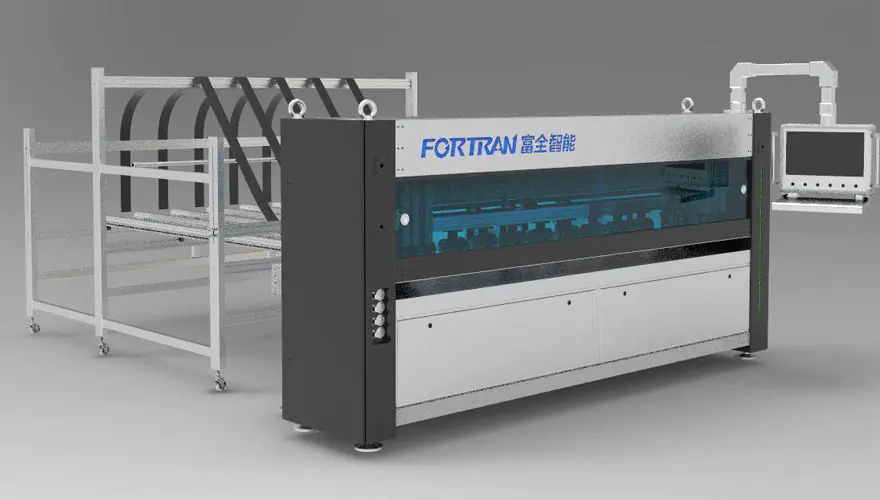

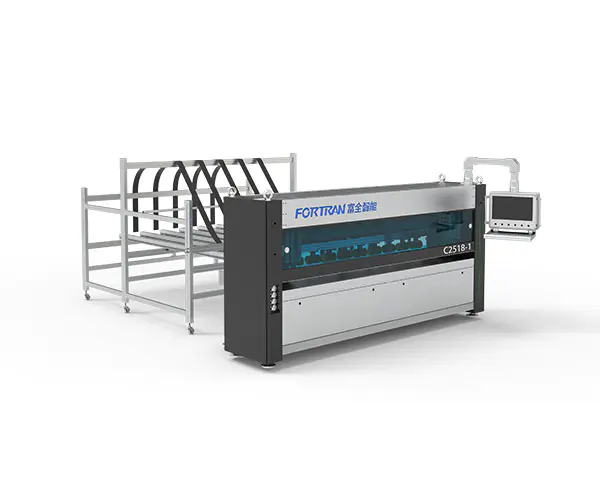

Visiškai automatinė popieriaus pjovimo mašina

Mašinos specifikacijos

Matmenys P*P*H(mm)	Pagrindinės specifikacijos	Maitinimas (kW)	Pjovimo greitis (M/min.)	Darbinis aukštis (mm)
6700*3650*3000	7 vertikalūs+1 horizontalūs peiliai su vieno lapo padavimo ir nuolatinio lapų padavimo režimais	5.25	0-120	850

Apdorojimo parametrai

Min. Pjovimo ilgis L (mm)	Maks. Pjovimo plotis W (mm)	Gofruoto popieriaus pjovimo storis H (mm)	Išilginio ašmenų atstumo tikslumas (mm)	Efektyvumas (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Visiškai automatinė popieriaus pjovimo mašina naudojama nepertraukiamam fiksuoto ilgio gofruoto popieriaus ir pavienių lakštų apdorojimui, kad būtų pagamintos sulankstomos kartoninės dėžutės. Mašina raukšles tiek skersine ir išilgine kryptimis, pertraukiamu pjovimu ir pjovimo apdorojimu ant gofruoto popieriaus. Fiksuoto ilgio pjovimas leidžia tiek masinę, tiek individualizuotą gamybą Mašina gali būti naudojama kaip atskiras įrenginys arba kaip pradinė pakavimo linijos dalis.

Nr.	Prekė	Savybės	Modelis

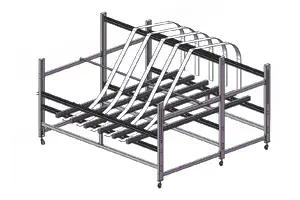

1	Popieriaus laikymo lentyna	Popieriaus laikymo lentyna pagaminta iš ėsdinimo plokštės lenkimo būdu, pasižyminti paprasta konstrukcija ir patikima konstrukcija. Jis nudažytas, kad būtų patraukli išvaizda ir puikus atsparumas rūdims. Standartinė konfigūracija apima ištisinį kartono medžiagų stovą ir vieno sluoksnio kartono padavimo srauto juostą.
2	Rėmo struktūra	Rėmas pagamintas tiksliai apdirbant, suvirinus stačiakampius plieninius vamzdžius ir plienines plokštes. Tai užtikrina aukštą surinkimo tikslumą ir veikimo tikslumą, garantuoja ilgą įrangos tarnavimo laiką ir puikų stabilumą.

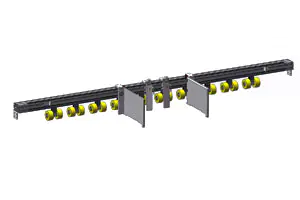

3	Pavaros mechanizmas	Tiekimo slėgio ratas yra pagamintas iš PU medžiagos, turinčios ryškų ir gražų paviršių ir trintį, o tai gali veiksmingai pagerinti kartono transportavimo patikimumą. Tuo tarpu traukos būgnas yra importuotas iš Vokietijos, patvarus ir ilgaamžis, jį galima reguliuoti rankiniu būdu ir pritvirtinti prie šono.
4	Skersinė struktūra	Galią suteikia didelio tikslumo servo variklis, sujungtas su reduktoriumi ir sinchroniniu rato mechanizmu, kuris užtikrina greitą ir tikslų padėties nustatymą, taip užtikrinant kartono pjovimo tikslumą;
5	Išilginis pjovimo įrenginys	Šis mechanizmas daugiausia sudarytas iš septynių peilių laikiklių rinkinių. Skersinis peilio diržo servo valdiklis nustato išilginio peilio padėtį, o tai gali atitikti efektyvaus veikimo reikalavimus ir kartu užtikrinti patvarumą.

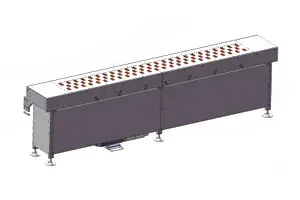

6	Reguliuojamas saugojimo įrenginys	Volai valdomi servo varikliu ir greičio reduktoriumi. Siekdami pagerinti veikimo tikslumą ir efektyvumą, naudojame didelio tikslumo kūginės pavaros greičio reduktorių su didelio tikslumo servovarikliu. Kartonui adsorbuoti pritaikyta vakuuminė siurbimo struktūra, leidžianti geriau pernešti vieno sluoksnio kartoną.
7	Mašinos korpusas	Pagrindinis dėmesys skiriamas pačios mašinos dekoravimui. Prie mašinos pridedamas išorinis apsauginis dangtelis, kuris yra padengtas milteliniu būdu, kad būtų užtikrinta estetiška ir patvari apdaila, kuri nesilūžta ir nesilupa. Mašinos priekyje esantis stebėjimo langas pagamintas iš giliai mėlynos akrilo plokštės, kuri yra ne tik vizualiai patraukli ir elegantiška, bet ir labai elastinga bei atspari dūžimui. Be to, sumontuotas aliuminio lydinio slydimas, kurio paviršius yra blizgus ir veikia tyliai, be jokio triukšmo.

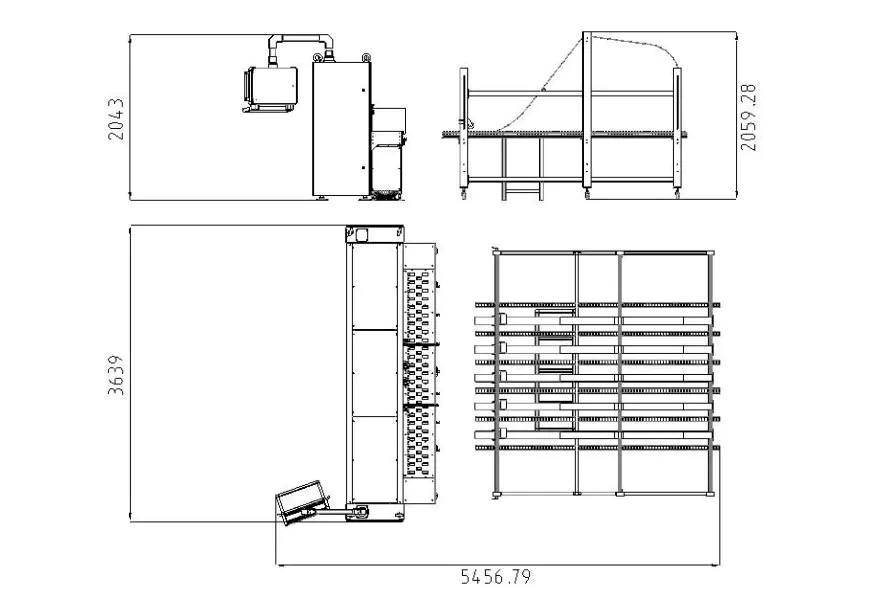

Trijų vaizdų brėžiniai

Reikalavimai eksploatacinėms medžiagoms

1.Reikalavimai gofruotam popieriui tiekimo stotyje

A.Ištisinio gofruoto popieriaus plotis:400–2350 mm;
B. Krovimo aukštis, įskaitant 120 mm padėklą: ne daugiau kaip 1300 mm;
C. Kūrimo plotis, maksimalus: 1300 mm; Gofruoto popieriaus ilgis išleidimo vietoje: mažiausiai 300 mm;
D.Išilginis fiksuoto ilgio pjovimo nuokrypis:Daugiausia 0,5%;Skersinis fiksuoto ilgio pjovimo nuokrypis:Didžiausias ±2,0 mm;
E.Gofruoto popieriaus storis:2,5–6 mm,±0,2 mm;Maksimali žaliavos kokybė iki 2,30 BC(pagal DIN 55468 standartą);
F.Kartono kokybė atitinka DIN 55468 standartą;

G. Viengubas gofruotas, maksimalus storis apie 4 mm (kokybė: 1,10–1,40); Dvigubas gofruotas, maksimalus storis apie 6 mm.

2. Kartono tipai

Serijos numeris	Vardas	Vaizdas	Popieriaus padavimo kryptis	Minimalus dydis
1	Įprasta dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 36 mm Aukštis: mažiausiai 225 mm
2	Įprasta dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 36 mm Aukštis: mažiausiai 225 mm
3	Dangaus ir žemės danga		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 225 mm Aukštis: mažiausiai 18 mm
4	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Plotis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
5	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
6	Visų sparnų dėžė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 225 mm Aukštis: mažiausiai 18 mm
7	Vidurinė sandarinimo dėžutė		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 450 mm Aukštis: mažiausiai 18 mm
8	Kvadratinis kartonas		išilginis	Ilgis: mažiausiai 400 mm Aukštis: mažiausiai 18 mm
