Portalo tipo pakrovimo ir iškrovimo mašina

1. Produkto pristatymas

Portalo tipo pakrovimo ir iškrovimo mašiną lengva valdyti, o platformą galima valdyti vienu mygtuku. Portalo tipo pakrovimo ir iškrovimo mašina yra paprasta valdyti, kad sutaupytumėte darbo jėgos ir pagerintumėte gamybos efektyvumą. Skydas perkeliamas į ritininį stalą, esantį po portalinio pakrovimo ir iškrovimo mašina, tada portalo griebtuvas nusileidžia prie skydo, čiulpia ir perkelia skydą į nustatytą padėtį, o galiausiai griebtuvas nusileidžia iki žemiausio nustatyto taško ir atlaisvina skydą.

2. Produkto parametras (specifikacija)

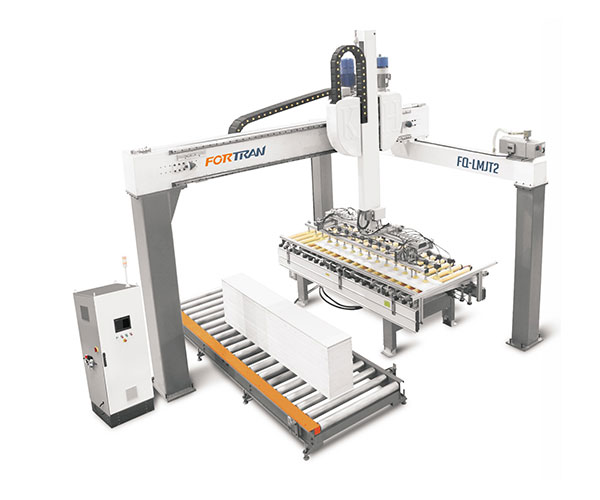

a. T type two-station bridge loader:

Modelis	FQ-LMJT2
Išorinis matmuo	L4800*W4800*H4700mm
Skydelio ilgis	300-2400 mm
Skydelio plotis	300-1200 mm
Pakrovimo pajėgumas	50 kg/m²
Bendra galia	9KW
Greitis	4-5 kartus/min
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovanc
Kreipiamasis bėgis	Hiwin

b. Dviejų stočių tiltinis krautuvas

Modelis	FQ-LMJT2
Išorinis matmuo	L4800*W4800*H4700mm
Skydelio ilgis	300-2400 mm
Skydelio plotis	300-1200 mm
Pakrovimo pajėgumas	50 kg/m²
Bendra galia	9KW
Greitis	4-5 kartus/min
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovanc
Kreipiamasis bėgis	Hiwin

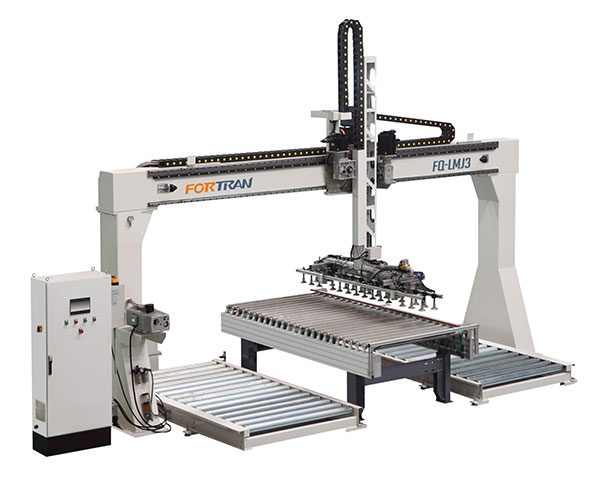

c. Trijų stočių tiltinis krautuvas:

Modelis	FQ-LMJ3
Išorinis matmuo	L5800*W2200*H4700mm
Skydelio ilgis	300-2400 mm
Skydelio plotis	300-1200 mm
Pakrovimo pajėgumas	50 kg/m²
Bendra galia	6 kW
Greitis	4-5 kartus/min
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovacija
Kreipiamasis bėgis	Hiwin

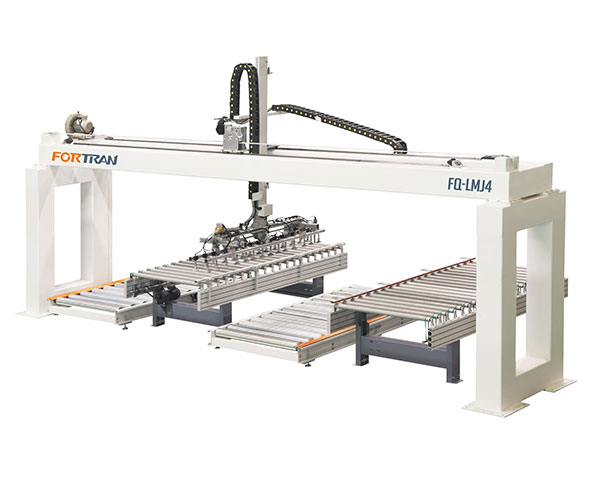

d. Keturių stočių tiltinis krautuvas:

Modelis	FQ-LMJ4
Išorinis matmuo	L6800*W2200*H4700mm
Skydelio ilgis	300-2400 mm
Skydelio plotis	300-1200 mm
Pakrovimo pajėgumas	50 kg/m²
Bendra galia	6 kW
Greitis	4-5 kartus/min
Tolimoji šviesa	didelio stiprumo kvadratinis plienas
Pneumatinis komponentas	AirTAC
Elektrinis prietaisas	Šneideris
PLC valdymo sistema	Delta/ Inovacija
Kreipiamasis bėgis	Hiwin

1. Pagrindinė sija pagaminta iš didelio stiprumo kvadratinio plieno. Rėmas yra sujungtas su visu kvadratiniu vamzdžiu su didele apkrova, kad būtų užtikrintas sklandus darbo procesas ir stabili konstrukcija.
2. Jungties dalis yra tiksliai suvirinta japoniško OTC roboto ir suformuota vienu metu.
3. Taiwan Delta servo variklis, valdantis vakuuminį puodelį aukštyn arba žemyn, sklandžiai horizontaliai judėdamas.
4. Gantry tipo pakrovimo ir iškrovimo mašina turi aukštos kokybės įstrižų dantų kreipiamąjį bėgelį. Palyginti su tiesia danties kreipiamuoju bėgeliu, įstrižų dantų kreipiančiųjų bėgiai pasižymi didesniu atsparumu dilimui ir geresne tepimo savybe.
