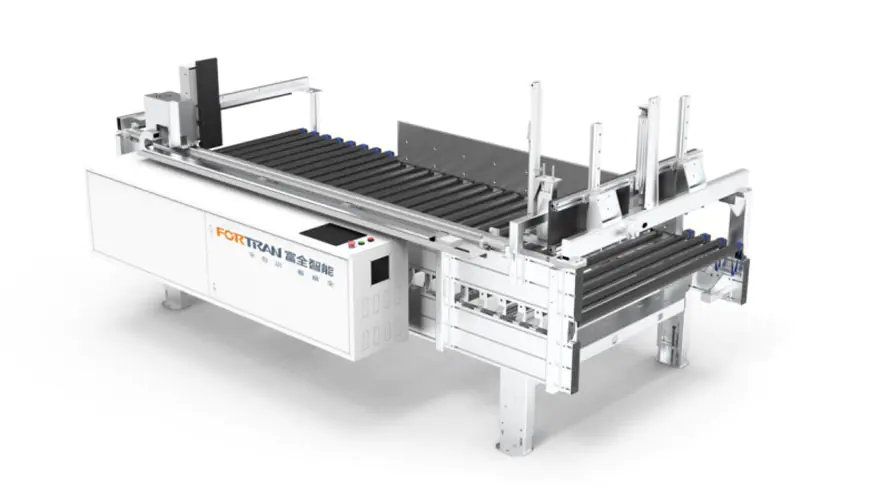

Integruota intelektuali matavimo stotis

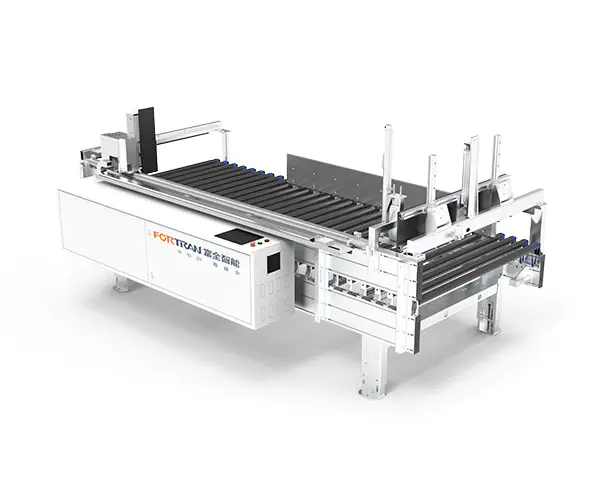

Bendras mašinos vaizdas

Įrangos parametrai

Bendri matmenys L*P*A(mm)	Įranga Sverti (kg)	Apkrovos matavimas (kg/㎡)	Bendra galia (kW)	Matavimo tikslumas (mm)	Darbo stalo aukštis (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Matavimo parametrai

Plokštės ilgio apdorojimo diapazonas L（mm）	Plokštės pločio apdorojimo diapazonas W（mm）	Plokštės storio apdorojimo diapazonas H（mm）	Efektyvumo matavimas (kartai/min.)	Perdavimo greitis (m/min)
350-2800	200-1200	18-250	4-6	0-35 (reguliuojamas dažnio keitimas)

1.Pėdelės išpjaunamos ir išgręžiamos lazeriu, užtikrinant tikslias skylių padėtis. Jie lenkiami CNC lenkimo staklėmis, kad būtų tikslūs kampai.
2. Kojos pagamintos iš šaltai valcuoto marinuoto plieno plokščių plokščiu paviršiumi. Po šratinio pūtimo ir smėliavimo jie yra padengti purškiamuoju sluoksniu, kad būtų stiprus atsparumas korozijai.
3. Pėdose yra judantys reguliuojami pėdų kaušeliai, kurie puikiai prisitaiko prie žemės lygumo.
4. Karštai cinkuoti volai yra padengti Italijos importuotomis žarnomis, kurios veiksmingai apsaugo nuo ruošinių paviršiaus įbrėžimų dėl trinties ir užtikrina nepažeistus ruošinio paviršius.
5. Elastinė diržinė pavara veikimo metu skleidžia mažą triukšmą. Elastinis diržas turi didelį tvirtumą ir ilgą tarnavimo laiką.
6. Tiek kamščiai, tiek atraminės plokštės yra pagamintos iš kompaktiško laminato, o atraminės plokštės pagamintos iš lygių PE plokščių, todėl atsparumas trinčiai yra mažas.
7. Integruota ilgio ir pločio matavimo konstrukcija sumažina grindų plotą.
8. Automatinis valdymas leidžia matuoti dideliu tikslumu, dideliu efektyvumu ir mažu gedimų dažniu.

9. Mechaninio padėties nustatymo įtaiso kreipiamasis bėgis turi Hiwin kreipiamąjį bėgelį, pasižymintį dideliu tikslumu, maža vibracija ir ilgu tarnavimo laiku. Transmisija naudoja pavarą ir stelažą, kad būtų užtikrintas didelis greitis ir didelis tikslumas. Padėties nustatymas priima servo variklį, užtikrinantį tikslumą, efektyvumą, greitį, didelį sukimo momentą ir mažą dydį.

Integruota išmanioji matavimo stotis daugiausia naudojama kiekvienos lentų pakuotės krovimo ilgiui, pločiui ir storiui matuoti prieš pakuojant. Pirmiausia matuojamas ilgis, tada plotis ir galiausiai aukštis, greitas, mažas grindų plotas ir didelis efektyvumas. Jis turi platų ir storą aliuminio profilio rėmą, kuris yra elegantiškas ir pasižymi puikiu stabilumu.

Serijos numeris	Vardas	Funkcija	Modulis

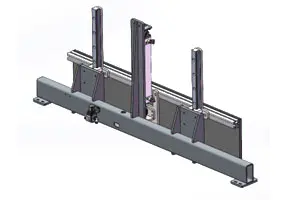

1	Ilgio matavimo kilnojamojo sijos mazgas	Didelio tikslumo servo variklis perduoda galią per planetinį reduktorių, užtikrindamas didelį sukimo momentą, mažą triukšmą ir stabilią galią. Galia perduodama per sinchroninį veleną ir krumpliaračius, kad būtų galima greitai judėti visam mechanizmui ir taip pagerinti efektyvumą.
2	Ilgio matavimo fiksuotos plokštės mazgas	Šis galas naudojamas kaip matavimo atskaitos plokštė. Deflektorių varo oro cilindras, skirtas vertikaliam kėlimui, o Hiwin tikslių kreipiamųjų bėgių pagalba pasiekiamas greitas ir stabilus tiesinis judėjimas.

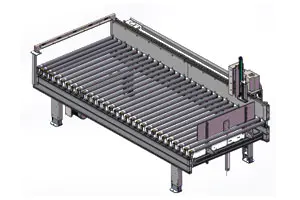

3	Matavimo ritininis konvejerio rėmas	Volai naudoja iš Italijos importuotus guma padengtus volelius su lygiais ir šviesiais paviršiais bei didele trintimi, užtikrinančiais absoliučiai stabilų pakuočių transportavimą ir labai sumažinančius slydimo galimybę. Siekiant užtikrinti bendrą išvaizdą ir rėmo tvirtumą, jie yra apdorojami šratais ir purškiami.

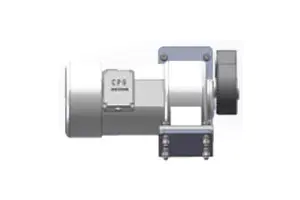

4	Ritininis variklio mazgas	Dėl ilgaamžiškumo naudojami importuoti varikliai su reduktoriais. Galia stabiliai perduodama volams per sinchroninius skriemulius ir sinchroninius diržus.

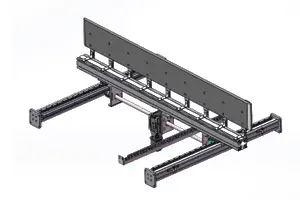

5	Pločio matavimo sekcijos matavimo galios mechanizmas	Horizontali maitinimo sistema naudoja didelio tikslumo servo variklį kartu su tikslumo reduktoriumi, kad būtų užtikrintas perdavimo sistemos stabilumas.

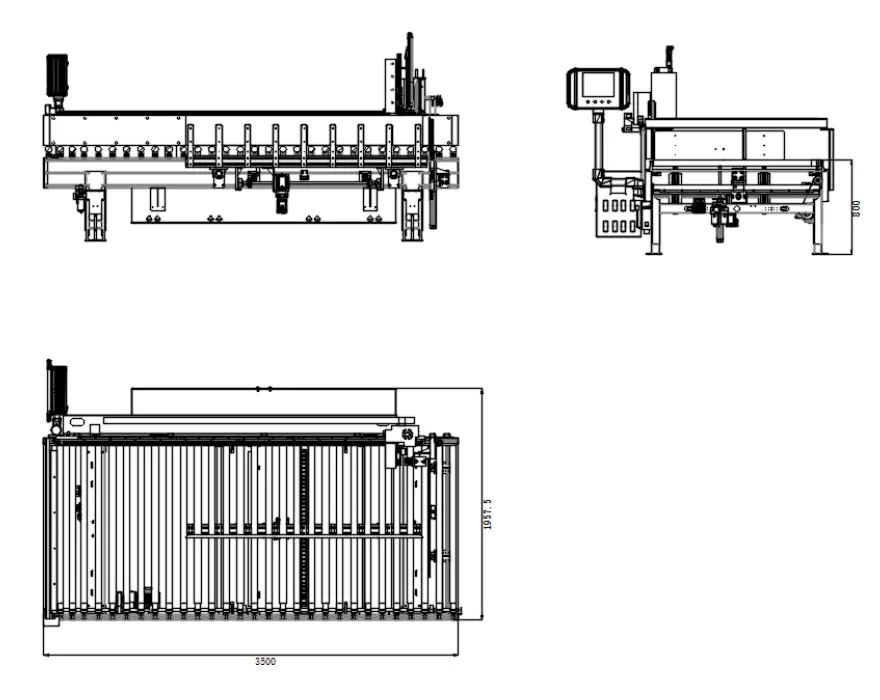

Trijų vaizdų brėžiniai
