Pro automatinė dėžės uždarymo mašina

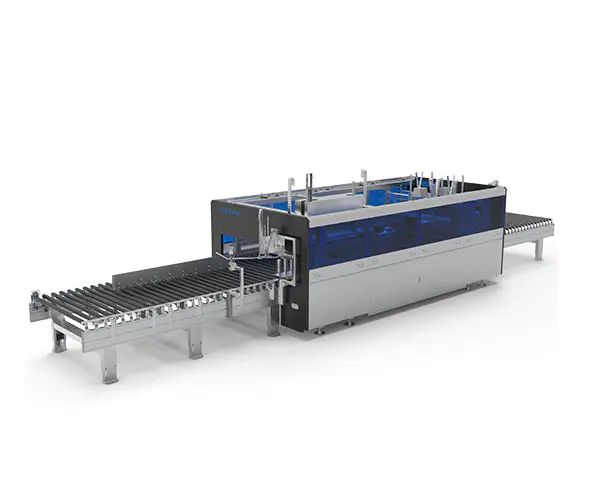

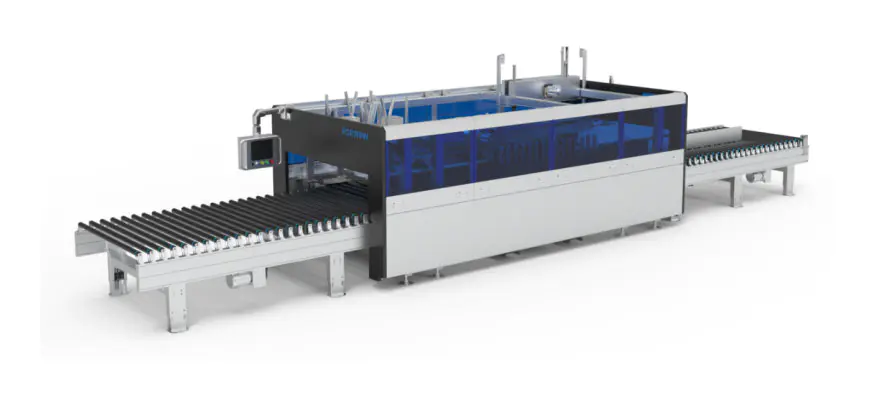

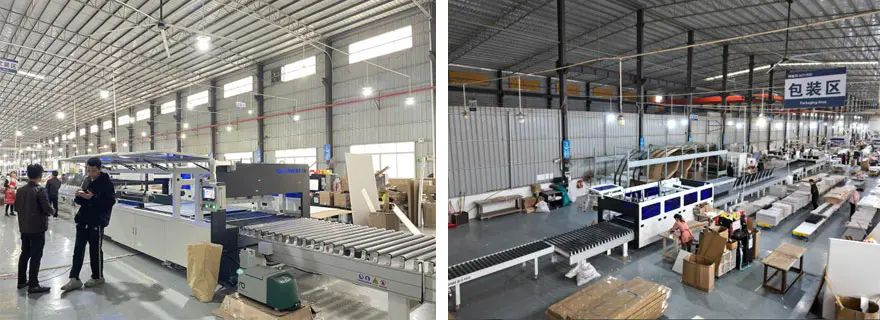

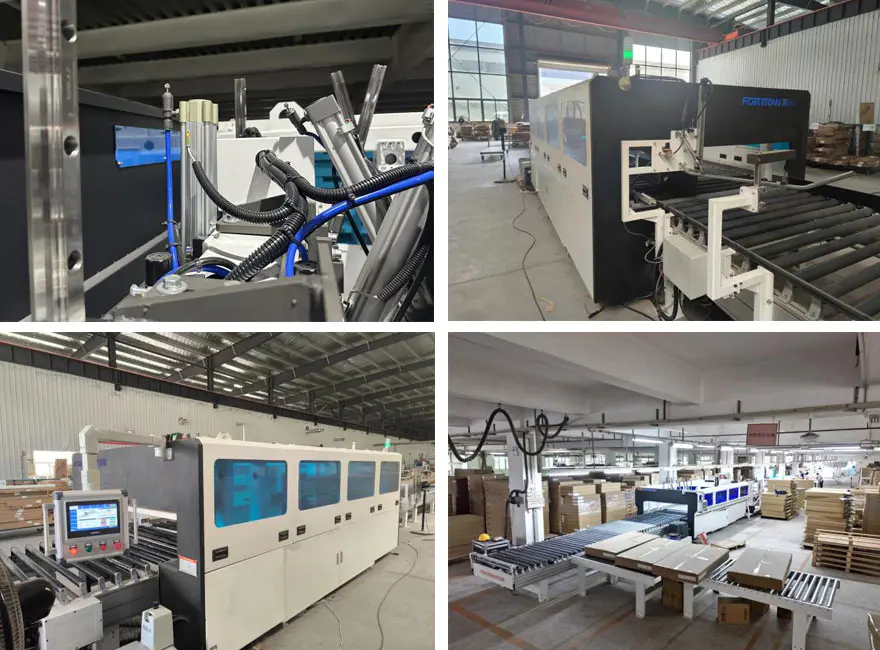

Mašinos vaizdas

Mašinos specifikacijos

Matmenys P*P*H(mm)	Mašinos svoris (kg)	Maitinimas (kW)	Krovinio pervežimas (kg)	Darbinis aukštis (mm)
10200*2200*2260	Apie 3200 kg	9	50	800±50

Apdorojimo parametrai

Dėžutės apdorojimo ilgis (mm)	Dėžutės apdorojimo plotis (mm)	Dėžutės apdorojimo aukštis (mm)	Sandarinimo efektyvumas (ciklai/min.)	Gofruoto popieriaus storis (mm)
300-2900	200-1200	(Medinės plokštės storis 18) 20-280	4-8	2,5-6

1.Pagrindiniai komponentai: Eva greitai džiūstantis karšto lydalo klijų aparatas; servo variklis; planetinis reduktorius; lazerinis nuotolio ieškiklis; sinchroninis diržas; pagalvės bloko guolis; kintamo dažnio variklis; sliekinės pavaros reduktorius;
2. Transportavimo ritinėliai naudoja importuotas PVC gumines rankoves, kurios yra lanksčios ir patvarios;
3. Linijinis korpuso sandariklio mechanizmas yra valdomas tiksliais linijiniais kreiptuvais, užtikrinančiais aukštą patikimumą ir ilgaamžiškumą;
4. Gnybtų ir klijų pistoletų galią užtikrina didelio tikslumo servovarikliai, kuriuos lengva valdyti ir kurie padidina įrangos tikslumą;
5. Įrenginys gali būti naudojamas kaip atskiras įrenginys arba integruotas su individualia namų pakavimo linija, todėl siūlomos universalios ir lanksčios naudojimo galimybės.

1.Naudojimas
A. Ši Pro automatinė dėžių uždarymo mašina naudojama aukščiausios klasės baldų pakavimo dėžėms sandarinti.
B. Ši įranga naudojama M/A-0410 ir M/A-0419 modelių kartoninėms dėžutėms sandarinti.
C. Dėžutės dugnas pirmiausia klijuojamas, tada į vidų įdedami pakuojami daiktai ir kamšalo medžiagos, o po to atliekamas mašininis sandarinimas.

2. Bendrasis darbo principas

Visa įranga suskirstyta į penkias dalis: matavimo mašinos sekciją, padavimo buferio įrenginio sekciją, tunelio sandariklio sekciją, perėjimo mašinos sekciją ir stūmiklio sandarinimo sekciją.

A. Eksploatacijos metu supakuotos kartoninės dėžutės, kurių viduje yra užpildytos prekės, patenka iš matavimo mašinos dalies išilgai atskaitos krašto. Prie įėjimo esantis pločio jutiklis apytiksliai matuoja dėžutės plotį. Kartoninei dėžei pasiekus matavimo mašinos sekcijos galą, ji sustabdoma pertvaros įtaisu. Tada aktyvus spaustuko įtaisas tiksliai išmatuoja dėžutės plotį, o aukšto slėgio plokštės įtaisas tiksliai matuoja dėžutės aukštį. Po to dėžutė juda iš matavimo mašinos sekcijos per padavimo buferio mašinos sekciją į tunelio sandariklio sekcijos įėjimą.

B. Kai dėžutė patenka į tunelio sandariklio sekciją, klijų pistoletas prie įėjimo užtepa karšto lydalo klijus per visą dėžutės ilgį. Tada jis praeina per sandarinimo kanalą, kurį sudaro sulankstomo strypo mazgas, presavimo mechanizmas, šoninio diržo mechanizmas ir atsvarinio diržo mechanizmas – užbaigiamas ilgosios pusės sandarinimas.

C. Dėžutė, kurios ilgoji pusė užsandarinta, juda į perėjimo mašinos sekciją ir yra sustabdoma priekinio pertvaros įtaiso prie stūmiklio sandarinimo skyriaus įėjimo. Tada pirmoji trumpoji pusė klijuojama ir užsandarinama purškimo įtaisu, priekinės presavimo plokštės įtaisu ir priekinės sandarinimo plokštės įtaisu. Užsandarinus pirmą trumpąją pusę, dėžutė patenka į stūmiklio sandariklio sekciją ir juda atgal, kur ją sustabdo galinis pertvaros įtaisas. Tada antroji trumpoji pusė klijuojama ir užsandarinama purškimo įtaisu, galinės presavimo plokštės įtaisu ir galinio sandarinimo plokštės įtaisu. Šiuo metu baigiamas visas dėžutės sandarinimo procesas ir ji išrieda iš stūmiklio sandarinimo skyriaus.

D. Šis kartono sandarinimo būdas, atpažįstantis dėžutės plotį, gali efektyviai užsandarinti įvairaus dydžio kartonines dėžes tiekimo proceso metu, neįvesdami dėžių matmenų.

E. Jei norite sandarinti tų pačių matmenų dėžutes, įranga gali persijungti į partijos režimą. Išmatavus pirmosios dėžutės plotį ir pritaikius šią vertę visai serijai, tunelio sandariklio sekcija sureguliuoja kanalo dydį ir išlaiko jį nepakitusi, taip pagerindama sandarinimo efektyvumą. Maksimalus greitis gali siekti iki 8 pakuočių per minutę.

Funkcinė struktūra

Nr.	Prekė	Funkcija
1	Priekinės dalies tiektuvas	Pasiekite pakuočių padavimo funkciją, greitai, tiksliai ir efektyviai pristatydami pakuotes į nurodytas vietas. Pagrindinė sija pagaminta iš anglinio plieno ir padengta plastiku. Siekiant užtikrinti, kad pakuotės būtų tiksliai sulygiuotos, naudojamas fiksuotas nukreipimo ir išlygiavimo mechanizmas, nukreipiantis pakuotes į vietą
2	Aukščio matavimo prietaisas	Aliuminio presavimo blokai naudojami pakuočių aukščiui matuoti per elektroninius svarstyklių jutiklius ir pneumatinius cilindrus, o duomenys perduodami atgal.
3	Viršelis	Didinant estetinį įrangos patrauklumą, tuo pačiu užtikrinant tam tikrą apsaugos laipsnį, bendra konstrukcija pirmiausia yra pagaminta iš sulenktų anglinio plieno plokščių, padengtų plastiku. Jis dar labiau patobulintas specialiais aliuminio profiliais ir karališkos mėlynos akrilo plokštėmis.
4	Stovas	Mašinos rėmas pagamintas suvirinant stačiakampius vamzdžius ir plienines plokštes, po to atliekamas tikslus apdirbimas. Tai užtikrina aukštą surinkimo tikslumą ir veikimo tikslumą, garantuoja ilgą įrangos tarnavimo laiką ir gerą stabilumą
5	Liaukos įtaisas	Veiksmingai prilaiko viršutinį dėžutės dangtelį ir pasiruošia tolesniam sandarinimo procesui.
6	Priekyje ir Galiniai pertvaros	Pasiekiamas pakuotės pozicionavimas. Linijiniai guoliai, kartu su chromuotais velenais, užtikrina linijinį valdymą. Daugiapakopiai pneumatiniai cilindrai valdomi atskirai ir kartu su klijavimo sistema užtikrina dviejų pakopų aukščio reguliavimą. Tai užtikrina tiek klijavimo proceso kokybę, tiek efektyviai išlaiko pakuotę konkrečioje padėtyje, kad būtų galima tiksliai nustatyti padėtį.
7	Pločio matavimo prietaisas	Horizontalioje maitinimo sistemoje naudojami didelio tikslumo varikliai kartu su reduktoriais, užtikrinančiais perdavimo sistemos stabilumą. Jis pirmiausia atsakingas už viršutinių dėžutės atvartų nulenkimą, kad būtų užbaigtas sandarinimo veiksmas. Mechanizmas naudoja linijinius kreipiklius linijiniam judėjimui nukreipti, o galią tiekia pneumatiniai cilindrai ir keli greičio reguliavimo vožtuvai, reguliuojantys oro grandinę, kad būtų užtikrintas greitas ir stabilus veikimas.
8	Dvigubo cilindro stūmimo plokštės mechaninės dalys	Jis pirmiausia atsakingas už viršutinių dėžutės atvartų nulenkimą, kad būtų užbaigtas sandarinimo veiksmas. Mechanizmas naudoja linijinius kreipiklius linijiniam judėjimui nukreipti, varomas pneumatiniais cilindrais ir reguliuojamas keliais greičio reguliavimo vožtuvais oro grandinėje, kad būtų užtikrintas greitas ir stabilus veikimas.
9	Liaukos mechanizmas	Ji daugiausia atsakinga už viršutinio dėžutės dangtelio pritvirtinimą, kad pakuotė nejudėtų. Mechanizmas naudoja linijinius kreipiklius linijiniam judesiui nukreipti, o ekscentrinė pneumatinio cilindro konstrukcija užtikrina geresnį pakuotės stabilizavimą.
10	Trumpo krašto klijų purškimas sistema	Kreipiantis bėgis yra atsakingas už tiesinį viso mechanizmo nukreipimą pirmyn ir atgal. Didelio tikslumo servovariklis užtikrina stabilų energijos šaltinį, o gerai žinomo vietinio planetinio reduktoriaus prekės ženklo naudojimas dar labiau užtikrina patikimą ilgalaikę galią. Linijinis kreiptuvas sumontuotas apverstas, kad nebūtų apipuršktas klijais, užtikrinant švarų ir stabilų nukreipimą.
11	Galinio išmetimo mašina	Pakuotės iškrovimo funkcijai pasiekti naudojama dviejų pakopų maitinimo sistema, skirta greitai, tiksliai ir efektyviai pristatyti pakuotę. Pagrindinė sija pagaminta iš anglinio plieno ir padengta plastiku.
12	Klijų mašinų sistema	Greitai džiūstantis karšto lydalo klijų aparatas Eva gali pasiekti tiek nuolatinį, tiek nutrūkstamą klijų purškimą. Jis yra visiškai funkcionalus, lengvai nustatomas ir patogus valdyti.
13	Nuspaudimo mechanizmas	Servo variklis varo reduktorių, kad pasuktų liftą, kad būtų galima tiksliai nustatyti vertikalią padėtį. Svoriui sumažinti ir pakuotės sutankinimui naudojami pneumatiniai cilindrai, užtikrinantys stabilų ir sklandų judėjimą pirmyn.
14	Šoninio slėgio grupė	Pneumatiniai cilindrai ir linijiniai kreiptuvai juda į priekį ir išeina į vietą ir spaudžia kartoną. Tefloninė medžiaga neleidžia klijams prilipti, užtikrina geresnį kartono suspaudimą.
15	Šoninės atramos mazgas	Servo variklis varo reduktorių, kad pasuktų pavaras, o linijiniai kreiptuvai užtikrina transmisiją ir užtikrina tikslią šoninę padėtį. Šoninėje išlyginimo dalyje naudojami tefloniniai ritinėliai, kad būtų užtikrintas pastovus greitis.
16	Vidurinės dalies sandarinimo dalis	Vidurinės sekcijos ritininėje transmisijoje naudojama dviejų pakopų maitinimo sistema, kuri pagerina pakuočių padavimo efektyvumą ir sumažina laukimo pozicijų atstumą.

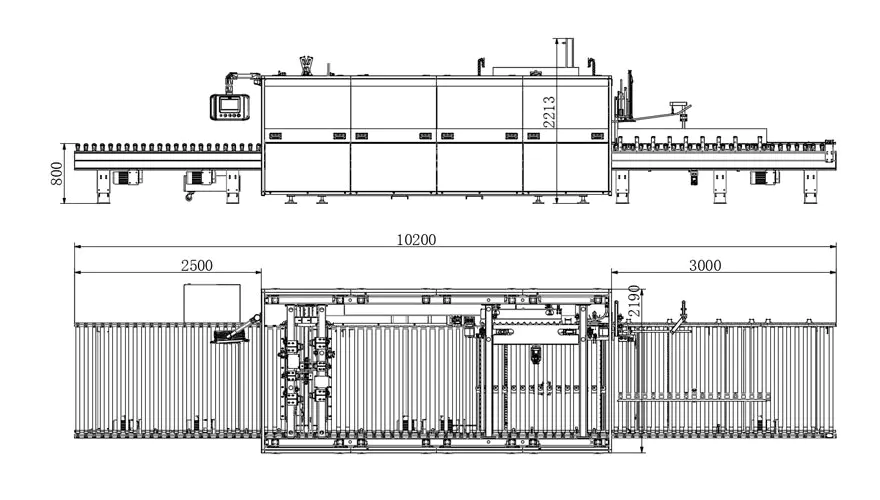

Trijų vaizdų brėžiniai

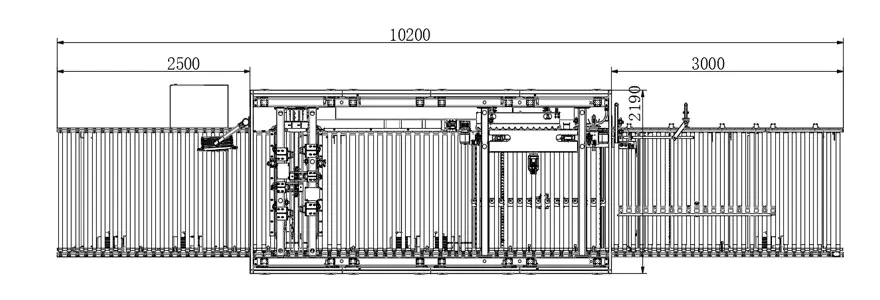

Gamybos proceso režimo schema

Išsamūs vaizdai

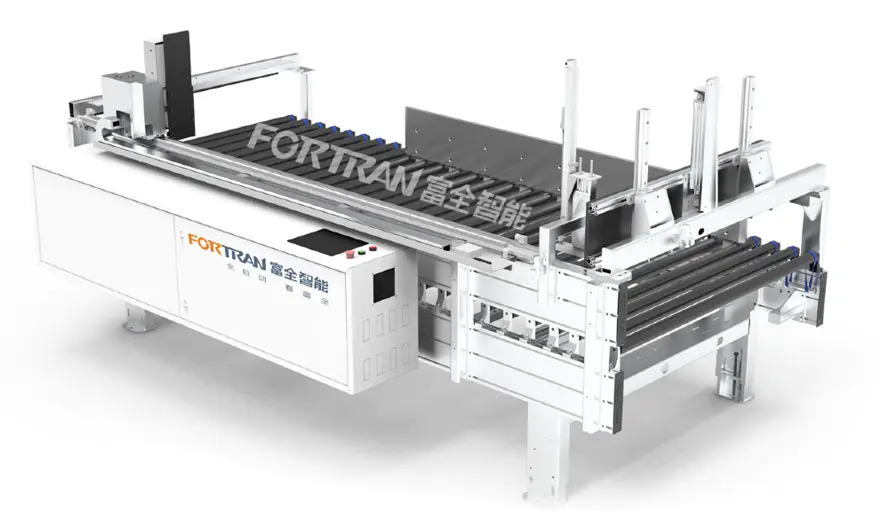

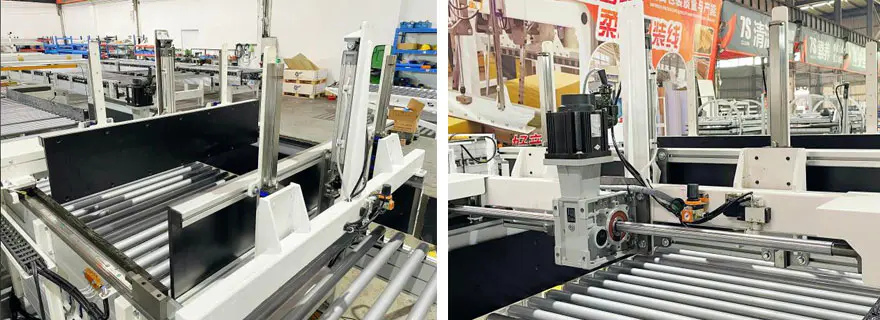

Matavimo stotis

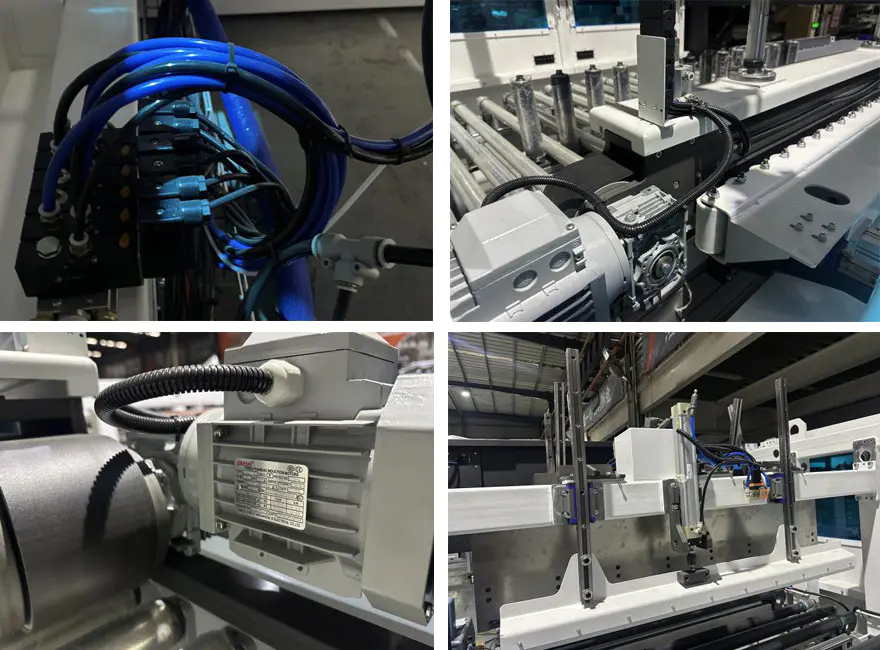

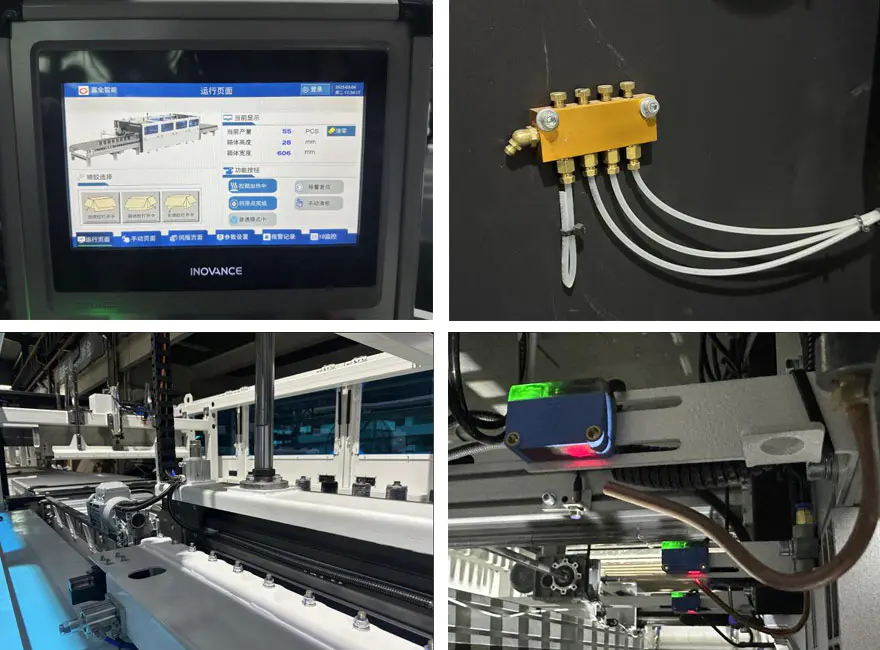

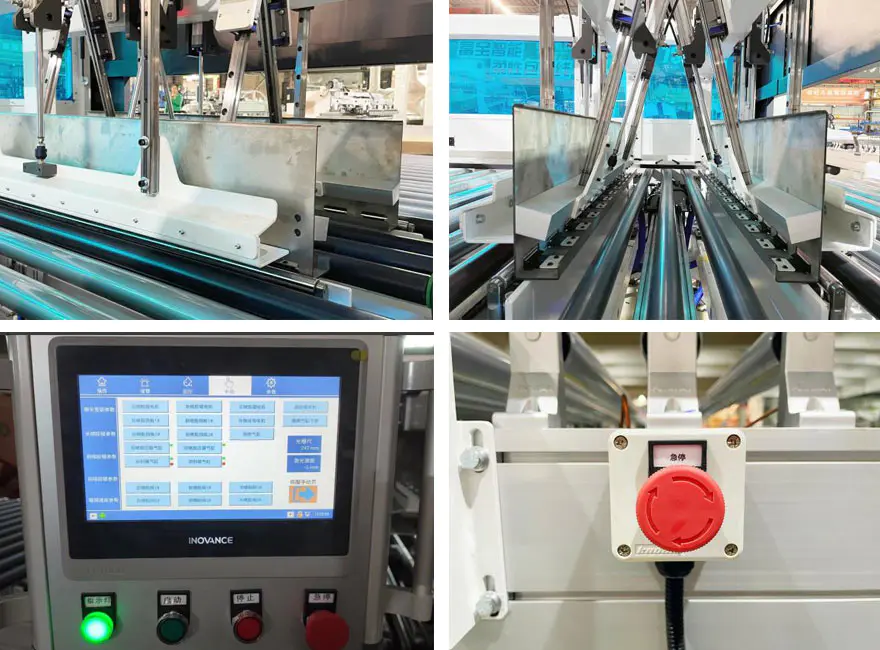

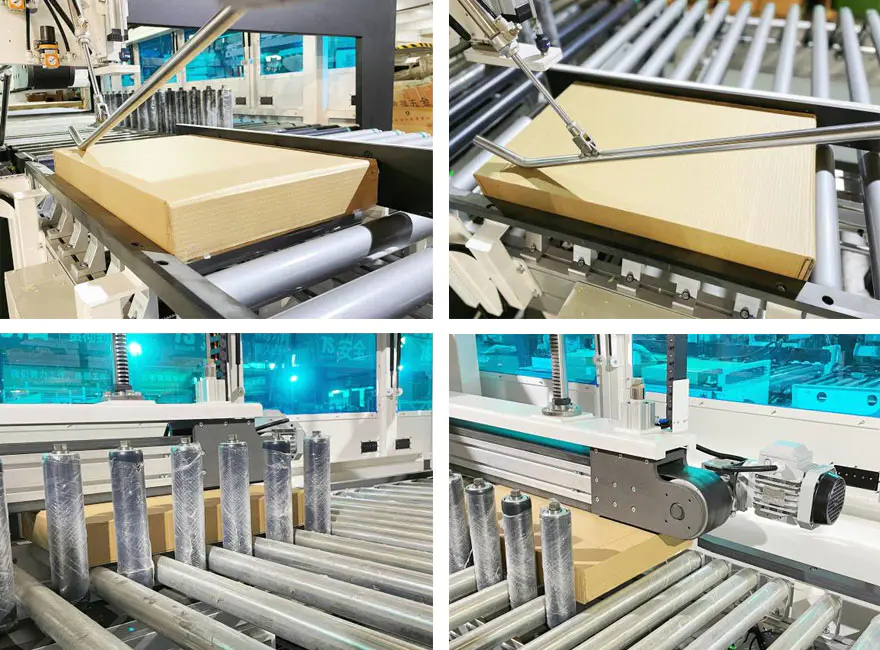

Išsamūs vaizdai

Dėvimųjų dalių ir eksploatacinių medžiagų sąrašas

1. Nešiojamų dalių sąrašas

Nr.	Prekė	Specifikacijos	Siūlomas kiekis	U8 numeris
1	PTEE volelis	BZ-LFXJ-01-03-01-01	2
2	M16 dvipusė smeigė	BZ-FXJ-G-015	2
3	Teflono slėgio ratas		4
4	Presavimo diržas (dviejų vadovų tipas)	95-L3990 (Storis3)	1
5	Šoninio išlygiavimo diržas (trigubo kreiptuvo tipas)	195-L3742 (Storis3)	1
6	Juostelinis elastingas diržas	392*20*1,5	15
7	Slėgio mažinimo vožtuvas	GR20008F1	1
8	Įleidimo droselio vožtuvas	PSL8-02A	1
9	Plaukiojanti jungtis	F-M16X125F	4
10	Cilindras	SAI 50X350S	1
11	Cilindras	SAI50x300S	1
12	Slankiklis	HGW30CC	1
13	Linijinio guolių tvirtinimo kronšteinas	LHBBW20	1
14	Sinchroninis diržas su plienine šerdimi	S8M-3984-25 (Atviras)	1
15	Slankiklis	HGH25CA	1
16	Plieninis besiūlis sinchroninis diržas	30-S8M-800	1
17	Plieninis besiūlis sinchroninis diržas	30-S8M-872	1
18	Magnetinis jungiklis	HX-31R-2M	2
19	Solenoidinis vožtuvas	4V210-08B	3
20	Guminis amortizatorius	SE-15 (mėlyna)	3
21	Prijungiama relė	RXM4LB2BD	1
22	Relės bazė	RXZE1M4C	1
23	Relė	RXT-F01	3
24	Artumo jungiklis	IME08-02BPOZT0S	1

2. Eksploatacinių medžiagų sąrašas

Nr.	Prekė	Specifikacijos	Siūlomas kiekis	U8 numeris
1	Pagrindinio bloko filtro tinklelis	133272	1
2	Gerklės tarpiklis	127028	6
3	Purškimo pistoleto filtro tinklelis	126150	3
4	AX antgalio modulis	167400	6
5	24V solenoidinis vožtuvas	150236	6
6	Purkštuko tarpiklis	100368	12
7	Plieninio vamzdžio tarpiklis	107332	6
8	Stačiakampis antgalis 0,5 mm	130897	4
9	Adata	500661	1
10	Stūmoklinio siurblio remonto komplektas	112757	1
11	AX purkštukų remonto rinkinys	167414	6
12	Atbulinio srauto vožtuvo komplektas	163008	1
