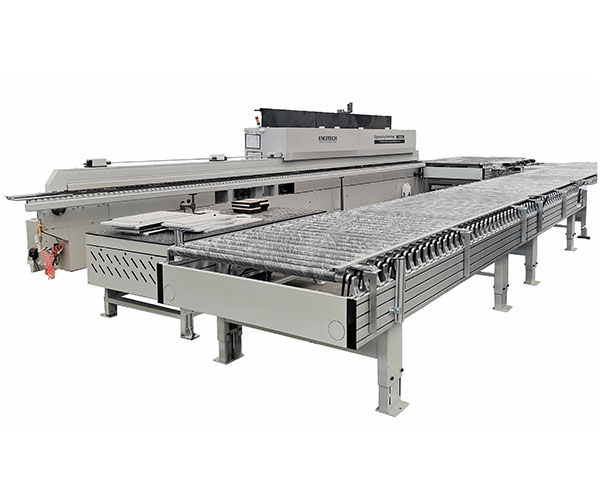

Ritininio tipo grįžtamoji konvejerio linija kraštų aprišimo mašinai

1. Produkto pristatymas

Ritininio tipo grįžtamojo konvejerio linija, skirta kraštų apipjaustymo mašinai, turi aukštą automatizavimo laipsnį; PLC programavimas yra paprastas valdymas, mašina yra patikima ir gerai veikianti. Pirmiausia darbuotojas rankiniu būdu tiekia ruošinį už šono, sandarų ruošinį priims ritininio tipo grąžinimo konvejerio linija, skirta kraštų apklijavimo mašinai, kad būtų galima automatiškai grąžinti, o paskui rankiniu būdu vėl pavers kitas puses kraštams apjuostai, kad būtų pasiektas išmaniojo grįžtančio krašto juostos funkcija.

2. Produkto parametras (specifikacija)

Modelis	FQ-UX22
Ruošinių diapazonas	300*300-1200*2400mm
Ruošinio storis	10-60 mm
Maksimalus pakrovimo svoris	100 kg
Darbo greitis	12~28M/min
Bendras maitinimo šaltinis	7,5 kW

Pirma dalis: Mašinos galvutė-1

Išorinis matmuo	L3500*P2330mm(1815)*A900±50mm
Volelio ilgis	1700 mm ir 1400 mm
Pagrindinė šviesa	240*50 Aliuminio profilis
Volelis Dia	56mm su guma dengtu
Gumos storis	3 mm
Atstumas tarp ritinėlių	120 mm

Antra dalis: Mašinos galvutė-2

Išorinis matmuo	L3000*P2660mm (1615)*A900±50mm
Volelio ilgis	1500 mm
Pagrindinė šviesa	240*50 Aliuminio profilis
Volelis Dia	56mm su guma dengtu
Gumos storis	3 mm
Atstumas tarp ritinėlių	120 mm
Pridėkite su bakelito plokšte, kad išlaikytumėte plokštę

Trečia dalis: varomas ritininis konvejeris

Išorinis matmuo	L6900*P1415mm *H900±50mm
Pagrindinė šviesa	240*50 Aliuminio profilis
Volelis Dia	56mm su guma dengtu
Volelio ilgis	1300 mm
Gumos storis	3 mm
Atstumas tarp ritinėlių	120 mm

Ketvirta dalis: Pneumatinis rutulinis plaukiojantis stalas

Bendras matmuo	L2500*W1200*H800~900mm
Stalo-lentos medžiaga	8#U formos plienas su bakelito plokšte
Pagrindinis rėmas	60*40*3mm stačiakampis vamzdis
Maitinimas	1,5 kW
Naudojant kėlimo funkciją, kėlimo diapazonas yra apie 100 mm

Penkta dalis: Pneumatinis rutulinis plaukiojantis stalas

Bendras matmuo	L1800*W600*H900±50mm
Stalo-lentos medžiaga	8#U formos plienas su bakelito plokšte
Oro pūstuvas	1,5 kW, firminis
Kojos	60*40*3mm stačiakampis vamzdis
Pagrindinis rėmas	40*60 plieno

1.Stabilus transportavimas, nėra santykinio judėjimo tarp medžiagų ir transportavimo, gali sumažinti transportuojamų objektų žalą;
2. Paprasta struktūra, lengva prižiūrėti; Mažos energijos sąnaudos ir maža kaina.
3. Ne tik atsparumas veikimui yra mažas, bet ir ruošinio susidėvėjimas yra mažas, todėl našumas yra didelis, o tai gali padėti sumažinti gamybos sąnaudas.

4. Išsami informacija apie gaminį
