Kraštų apklijavimo mašinos diržo grąžinimo linija: automatizuotas "cirkuliacijos mazgas", skirtas skydinių baldų kraštų klijavimo procesams

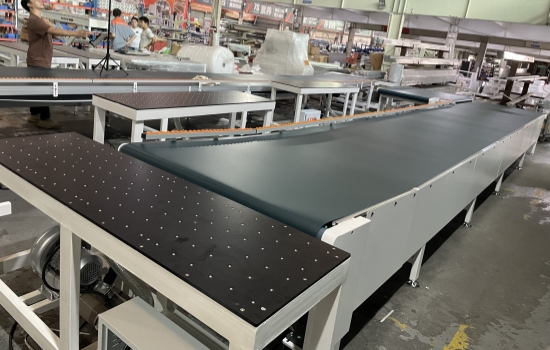

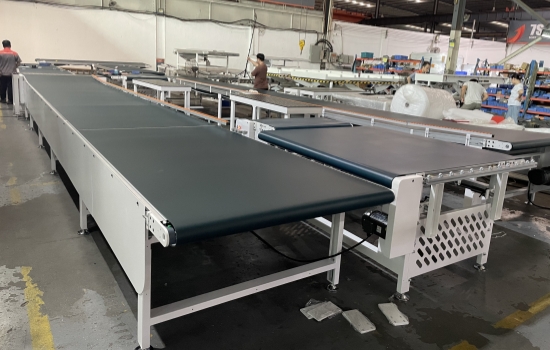

Kraštų klijavimo mašinos diržo grąžinimo linijayra automatizuotas transportavimo įrenginys, specialiai sukurtas dirbti su briaunų klijavimo mašinomis. Jis naudoja juostą kaip pagrindinę transportavimo terpę ir naudoja „apvalią grįžtamąją“ struktūrą, kad būtų galima automatiškai keisti kryptį, transportuoti,

ir antrinė plokščių apkrova po briaunų apklijavimo.

Šis prietaisas visiškai pakeičia tradicinį rankinį plokščių apdorojimo metodą ir yra pagrindinis komponentas, jungiantis kraštų klijavimo procesus ir pagerinantis gamybos efektyvumą. Jis plačiai naudojamas didelio masto apdorojimo scenarijuose, tokiuose kaip viso namo pritaikymas ir baldų gamyba.

Pagrindinės funkcijos: „Efektyvumo ir darbo“ skausmo taškų šalinimas kraštų juostų klijavimo procesuose

1. Automatinis žiedinis transportavimas:

 Kai briaunų klijavimo mašina baigia klijuoti vieną skydo kraštą, juostos grąžinimo linija gali tiesiogiai nukreipti plokštę į krypties keitimo mechanizmą be rankinio tvarkymo.

 Tada skydas automatiškai grąžinamas į kraštų apklijavimo mašinos padavimo galą, sudarant uždarojo ciklo operaciją „kraštų apjuosimas → grįžimas → iš naujo kraštų aprišimas“.

 Vienas darbuotojas gali valdyti vieną kraštų klijavimo mašiną, kad užbaigtų kelių kraštų klijavimą, sumažinant darbo sąnaudas daugiau nei 60%.

2. Stabili skydelio apsauga:

  Kaip transportavimo priemonė naudojami dilimui atsparūs ir neslidūs diržai (pvz., PU medžiaga). Kartu su slėgio ritinėliais ir kreipiančiomis pertvaromis plokštės yra tolygiai įtemptos ir transportavimo metu veikia stabiliai.

  Tai apsaugo nuo kraštų susidūrimo ir paviršiaus įbrėžimų, atsirandančių dėl rankinio valdymo, todėl ypač tinka trapiems paviršiams, tokiems kaip PET durų plokštės ir odą jaučiančios plėvelės.

3. Lankstus prisitaikymas prie gamybos poreikių:

  Jis palaiko greičio reguliavimą nuo 0 iki 1000 mm/min, kuris gali būti tiksliai suderintas su kraštų klijavimo mašinos apdorojimo ritmu.

  Dėl modulinės konstrukcijos jis gali būti pritaikytas prie plokščių, kurių storis 3–50 mm, o maksimalus dydis – 2,4 m × 1,2 m.

  Be to, jį galima pritaikyti „U“ formos, „L“ formos ir kitokiais išdėstymais, kad tilptų skirtingose ​​dirbtuvių erdvėse.

4. Prijungimas prie automatizuotų gamybos linijų:

  Jis gali būti susietas su keliomis briaunų klijavimo staklėmis, CNC apdirbimo centrais arba automatinėmis pakrovimo staklėmis, kad būtų sudaryta visiškai automatizuota gamybos linija, apimanti „plokščių pjovimą → kraštų aprišimą → gręžimą“.

  Kai kurie aukščiausios klasės modeliai palaiko ryšį su MES sistemomis, todėl realiuoju laiku galima stebėti perdavimo greitį ir skydų kiekį, kad būtų lengviau valdyti gamybą.

Taikymo scenarijai: dėmesys pagrindiniams „daugiabriaunės juostos“ poreikiams

Juostos grąžinimo linija yra labai koncentruota apdorojant scenarijus, kuriems reikia kelių kraštų juostų, todėl tai yra „būtina įranga“ baldų gamybai:

1. Kelių kraštų klijavimas su vieno krašto apklijavimo mašina:

  Kai naudojamas su visiškai automatine kraštų klijavimo mašina 2–4 ​​plokščių kraštų klijavimo procesams atlikti (pvz., keturių kraštų klijavimas spintelės šoninėms plokštėms),

  skydas grąžinamas juostos grąžinimo linija po pirmosios briaunos juostos. Darbuotojams tereikia pakoreguoti plokštės kryptį, kad būtų pradėtas antrasis kraštų apjuosimas, o proceso metu nereikia dirbti rankomis.

2. Automatizuota gamyba su kelių įrenginių jungtimi:

  Aukštos klasės gamyklose jis sujungia dvi briaunų klijavimo stakles, kad sudarytų „dviejų mašinų liniją“ – viena mašina yra atsakinga už ilgųjų plokščių kraštų klijavimą.

  o kitas – trumpoms šonams. Juostos grąžinimo linija atlieka tarpinį perdavimą, leidžiantį bepilotiškai apdoroti „vienkartinį pakrovimą, keturių kraštų juostą“.

3. Efektyvus didelio dydžio plokščių transportavimas:

  Didelio dydžio plokštėms, tokioms kaip drabužių spintos durų plokštės ir televizoriaus spintelės, suderintas kelių diržų perdavimas neleidžia plokštėms nusmukti ir deformuotis.

  Kartu su nuolydžio transportavimo sekcijomis ir pagalbiniais ritinėliais užtikrinamas stabilus didelių plokščių grąžinimas be pažeidimų.
