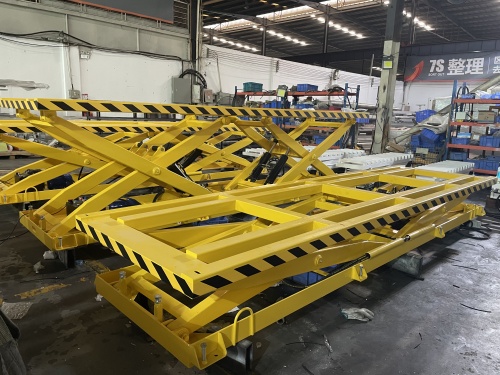

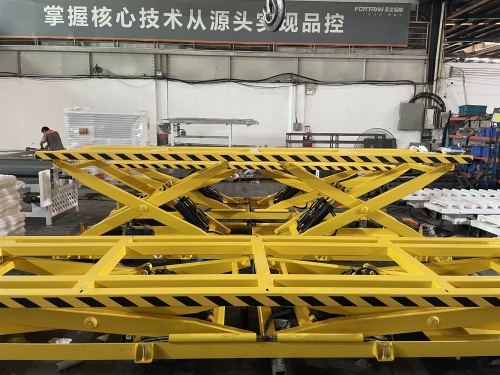

Hidraulinis hidraulinis žirklinis keltuvas skydinių baldų gamyboje: „stabili šerdis“, skirta vertikaliam plokščių transportavimui

Skydinių baldų gamyboje hidraulinis žirklinis keltuvas yra pagrindinis vertikalus transportavimo įrenginys, jungiantis skirtingas grindis ir procesus. Varomas hidraulinės pavaros sistemos, jis priklauso nuo žirklinių rankų išsiplėtimo ir susitraukimo, kad būtų užtikrintas sklandus darbo stalo pakėlimas.

Jis gali saugiai nešti plokštes (pvz., dirbtines plokštes ir medžio drožlių plokštes), skirtas transportuoti per grindis arba išlyginti aukštį tarp procesų, taip išvengiant plokščių pažeidimo ir efektyvumo praradimo, kurį sukelia tvarkymas rankomis.

Jis ypač tinka medžiagų srauto poreikiams atliekant pagrindinius procesus, tokius kaip kraštų klijavimas, gręžimas ir rūšiavimas.

I. Pagrindiniai pritaikymo pranašumai: 3 savybės, pritaikytos baldų gamybos scenarijams

1. Didelė apkrova + stabilus kėlimas, prisitaikymas prie skydo reikalavimų

Nominali apkrova paprastai yra 1–5 tonos, vienu metu galima nešti kelias standartines plokštes (pvz., 1,2 m × 2,4 m specifikacijos). Žirklės yra pagamintos iš itin tvirto plieno, kartu su hidraulinio buferio konstrukcija.

Horizontali stalo paklaida kėlimo metu yra ≤±1 mm, neleidžiant plokštėms pasislinkti ar slysti, kai jos yra sukrautos, ir apsaugo trapių plokščių, tokių kaip PET, paviršius ir odą jaučiančią plėvelę.

2. Pritaikomas darbo stalas, jungiamas gamybos linijas

Stalviršis gali būti pritaikytas pagal plokščių dydžius (paprastai nuo 1,5 m × 3 m iki 2 m × 4 m) ir gali būti aprūpintas grindų ritinėlių linijomis, padėties nustatymo pertvaromis arba neslystančiomis trinkelėmis:

· Pridėjus grindų ritinėlių linijas, galima tiesiogiai prijungti kraštų klijavimo mašinų ir šešių pusių gręžimo staklių transportavimo linijas, įgyvendinant integruotą plokščių "pakėlimą + perkėlimą".

·Pridėjus padėties nustatymo pertvaras užtikrinama, kad plokštės būtų tiksliai sulygiuotos su sekančiu procesu po pakėlimo, taip sumažinant rankinio reguliavimo laiką.

3. Mažas triukšmas + lengva priežiūra, tinka dirbtuvių aplinkai

Hidraulinės pavaros sistema veikia su ≤65 decibelų triukšmu, atitinkančiu triukšmo kontrolės reikalavimus baldų dirbtuvėse. Pagrindiniai komponentai (alyvos cilindrai, sandarikliai) yra paprastos struktūros.

Kasdienei priežiūrai reikia tik reguliariai tikrinti hidraulinę alyvą ir sandarinimo sąlygas, o priežiūros išlaidos yra 20–30 % mažesnės nei elektrinių žirklinių keltuvų.

II. Tipiški taikymo scenarijai: apima visą baldų gamybos procesą

1. Kryžminių procesų sujungimas

Daugiaaukštėse gamyklose jis sujungia pjovimo procesą pirmame aukšte ir kraštų klijavimo procesą antrame aukšte:

liftas nusileidžia į pirmąjį aukštą, kad priimtų nupjautas plokštes, tada pakyla į antrą aukštą ir per stalo ritininę liniją tiesiogiai perduoda jas į kraštų klijavimo mašinos padavimo galą, taip pasiekiamas nenutrūkstamas „pjovimo – briaunos aprišimo“ srautas.

2. Prisitaikymas prie rūšiavimo/sandėliavimo aukščių

Rūšiavimo etape keltuvas gali reguliuoti savo kėlimo aukštį pagal skydų specifikacijas (pvz., įvairaus storio, dydžių), tiksliai nugabendamas plokštes į rūšiavimo linijas ar atitinkamo aukščio lentynas.

Jis pakeičia rankinį laipiojimą ir tvarkymą, pagerindamas rūšiavimo efektyvumą daugiau nei 30%.

3. Pagalba apverčiant dideles plokštes

Naudojamas kartu su manipuliatoriais, pakėlus į nurodytą aukštį, manipuliatorius sugriebia dideles plokštes (pvz., 2,4 m × 3,6 m individualias durų plokštes) ant stalo, kad jas apverstų.

Stabili keltuvo atrama apsaugo plokštes nuo drebėjimo apverčiant, todėl užtikrinamas apdorojimo tikslumas.
