3 tonų E-Type keltuvas: didelio efektyvumo kėlimo ir perkėlimo įranga, skirta sunkiųjų medžiagų gamybos linijos prijungimui

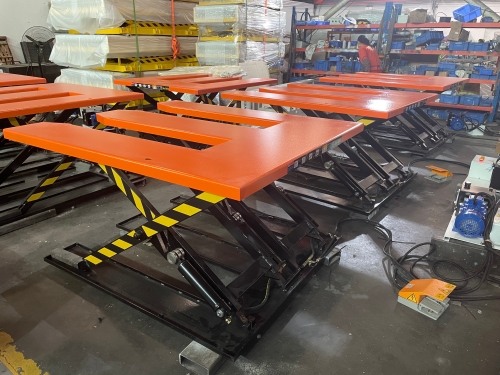

   3 tonų E tipo keltuvas – tai hidraulinis kėlimo įrenginys, specialiai sukurtas sunkių medžiagų vertikaliam kėlimui ir darbo vietų prijungimui. Pavadintas dėl savo E formos tuščiavidurio stalviršio struktūros, jis daugiausia tinka lėkštėms, šiukšliadėžėms, padėklams ir kitoms medžiagoms krauti iki 3 tonų. Jis plačiai naudojamas gamybos linijos aukščio prijungimo scenarijuose tokiose pramonės šakose kaip skydiniai baldai ir sandėliavimo logistika. Ypač jis idealiai tinka suderinti su sunkia perkėlimo įranga, pvz., ožinėmis pakrovimo ir iškrovimo mašinomis, kad būtų sukurta trimatė medžiagos perdavimo jungtis „horizontalus perkėlimas + vertikalus kėlimas“.

  3 tonas sveriančio E tipo keltuvo konstrukcija sukurta atsižvelgiant į tris pagrindinius reikalavimus: stabilumą esant sunkioms apkrovoms, pritaikymą be konstrukcijos ir išmanią jungtį. Visi komponentai veikia kartu, kad užtikrintų efektyvų ir saugų įrangos, kuri yra suskirstyta į šešis pagrindinius modulius, veikimą:

1. E formos guolio stalviršis

  Stalviršis yra apdirbtas 6 mm storio anglinio plieno plokštėmis, kurių bendras dydis yra 2000 mm × 1450 mm. Viduryje rezervuotas tuščiaviduris kanalas, tinkantis rankinių padėklų krautuvų ir šakinių krautuvų šakėms įvažiuoti ir išvažiuoti, leidžia greitai pakrauti ir iškrauti medžiagas be papildomų perkėlimo įrankių. Stalviršio kraštas yra apdorotas neslystančiomis ir apsaugos nuo kritimo priemonėmis, kad medžiagos nejudėtų ir neslystų kėlimo metu. Tuo tarpu paviršius padengtas milteliniu būdu, kad būtų išvengta rūdžių, prisitaikant prie drėgnų darbo sąlygų dirbtuvėse.

2. Hidraulinė pavaros sistema

  Su 6 komplektais hidraulinių cilindrų (kai kuriuose modeliuose yra 3 didelių ir 3 mažų cilindrų derinys), suderinta su 3 kW siurblio stotimi iš Haojiesi Foshan mieste, Guangdonge arba 2,2 kW varikliu, sistema gali pasiekti maksimalų 15 MPa slėgį, užtikrinant stabilų kėlimą esant 3 tonų sunkiai apkrovai. Hidraulinės alyvos transmisijai naudojami geležiniai alyvos vamzdžiai, kurie yra atsparūs aukštam slėgiui ir dilimui. Be to, sumontuotas išorinis slėgio mažinimo vožtuvas, skirtas tiksliai valdyti leidimosi greitį ir užtikrinti apsaugą nuo perkrovos, taip užkertant kelią įrangos pažeidimams dėl perkrovos.

3. Žirklinis atraminis rėmas

  Atraminės svirties pagamintos iš 14 mm storio didelio stiprumo plieno plokščių, o rėmas suvirintas 80 × 5 mm kampiniu plienu, pasižyminčiu stipriu bendru tvirtumu, kuris gali atsispirti deformacijai, kurią sukelia aukšto dažnio kėlimas. Žirklinė konstrukcija kartu su kietais pagrindiniais velenais (kai kuriuose modeliuose yra 60 pastorintų kietų pagrindinių velenų) ir dinaminiais guoliais užtikrina sklandų kėlimą be trukdžių. Minimalus aukštis gali būti sumažintas iki 150 mm, o maksimalus aukštis gali būti padidintas iki 950-980 mm, atitinkantis skirtingų darbo vietų aukščio prijungimo reikalavimus.

4. Pažangi valdymo sistema

  Pritaikęs Delixi pilną elektrinį valdymą, jis palaiko tris veikimo režimus: rankinį, automatinį ir kojinį pedalą. Rankinis režimas leidžia tiksliai reguliuoti aukštį pagal poreikį; pedalo režimas išlaisvina rankas darbo vietos koordinavimui; automatinis režimas aprūpintas infraraudonųjų spindulių indukciniu įtaisu, kuris gali realizuoti protingą padėties kompensavimą „automatiškai pakylant vienu plokštės storiu, kai plokštė paimama, ir automatiškai nusileidžiant vienu plokštės storiu, kai plokštė dedama“, be rankinio įsikišimo aukščio reguliavimui.

5. Pagalbiniai apsaugos komponentai

  Įrengtas elektrinis plokštės įtaisas, apsaugantis nuo deformacijos, kad būtų išvengta galios veleno deformacijos esant didelei apkrovai. Tuo tarpu jame yra avarinio stabdymo mygtukas ir perkrovos signalizacijos modulis. Kai kurie modeliai yra papildomai sumontuoti su elektrine pirštų apsauga, kad operatoriai nesuspaustų kėlimo metu, laikantis pramoninės saugos specifikacijų.

6. Pagrindas ir montavimo struktūra

  Visa mašina turi dizainą be duobių, o apačioje esančios neslystančios kojelės gali tiksliai sureguliuoti lygį, todėl nebereikia destruktyvių konstrukcijų dirbtuvių grindyse. Jis sveria apie 530 kg, todėl jį galima pastatyti tiesiai ant plokščios žemės ir pritaikyti prie greito esamų gamybos linijų transformacijos.

1. ŠerdisĮrangos privalumai

• Pritaikymas be konstrukcijos:Nereikia įterpti duobių, jį galima naudoti iškart po įdėjimo, labai sumažinant gamybos linijos transformavimo laiką ir sąnaudas, ypač tinka mažų ir vidutinių įmonių gamybos linijų atnaujinimui.
• Didelės apkrovos efektyvumas:3 tonų vardinė apkrova gali vienu metu perkelti visas plokščių krūvas, o tai yra 4-6 kartus efektyviau nei tradicinis rankinis partijų tvarkymas, o kėlimas yra stabilus, nepažeidžiant materialinės žalos.
• Išmanusis ryšys: Infraraudonųjų spindulių indukcinės automatinės padėties kompensavimo funkcija gali sklandžiai sujungti su ožinio pakrovimo ir iškrovimo mašinos uždarymo darbo stotimi, užtikrinant nuolatinį „portalo uždarymo – automatinio pakėlimo niveliavimo – vėlesnio proceso pakrovimo“ veikimą, sumažinant darbo vietos laukimo laiką.
• Kelių įrankių suderinamumas:E formos stalviršis tinka įvairiai perkėlimo įrangai, tokiai kaip rankiniai padėklų krautuvai, šakiniai krautuvai ir ritininės linijos, ir gali būti lanksčiai įterpiamas į įvairių tipų gamybos grandis.


2. Gamybos linijos derinimas su platforminėmis pakrovimo ir iškrovimo mašinomis

  Skydinių baldų automatizuotoje gamybos linijoje 3 tonų sveriantis E tipo keltuvas dažnai tarnauja kaip portalinės pakrovimo ir iškrovimo mašinos medžiagų sandėliavimo ir aukščio sujungimo mazgas:

• Portalinė pakrovimo ir iškrovimo mašina nupjautas plokštes perkelia ant E tipo keltuvo stalviršio;
• Liftas automatiškai prisitaiko prie tinkamo aukščio pagal kraštų aprišimo mašinos darbo vietos aukštį;
• Lankstus kraštų aprišimo mašinos stūmiklis tiesiogiai sugriebia plokštes nuo pakeliamo stalviršio, kad padėtų, be rankinio perkėlimo ir aukščio kalibravimo viso proceso metu, užtikrinant sklandų ryšį tarp pjovimo ir briaunų klijavimo procesų, o vienos pamainos gamybos pajėgumas gali būti padidintas daugiau nei 20%.
